RG-D23三相液晶智能电量变送器 联系与留言

产品概述

本产品是一款高性价比的智能电参数变送器,采用大规模集成电路,以低功耗的微处理器为核心,带黑底白字的段码液晶显示,配备按键操作更加方便。它应用数字采样技术对单相电气线路中的电压、电流、有功、无功、功率因素、频率、有功电能、无功电能及视在功率进行实时测量与显示,并通过RS485/RS232接口或模拟量变送输出接口对被测量电量数据进行远传,广泛应用于各种工业控制与测量系统及各种集散式/分布式电力监控系统中。

产品设计遵循电力仪表国标和行标GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等标准。





产品特点

黑底白字的段码液晶显示

三相交流电压、电流、功率因素、工频周波、有功功率、无功功率、三相平衡功率输入

模拟量、RS485、RS232信号、累积电能脉冲输出

带两路报警功能

模块化设计,体积小,功耗低

标准的35mmDIN导轨卡式安装

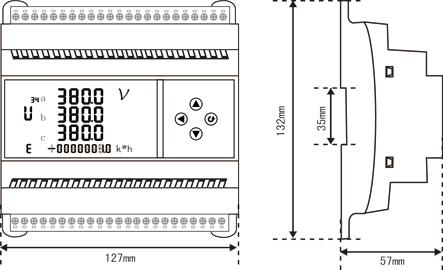

结构外型图

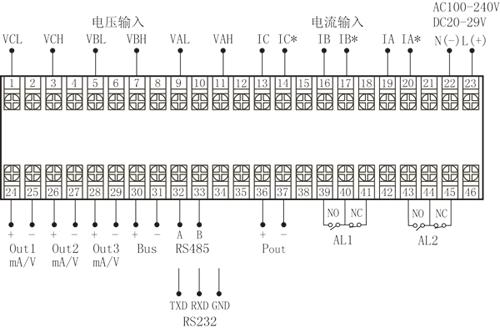

接线图





仪表选型

型号举例:NHR-D23-W-0/X/X-2-X-X-A(A/0-5A;V/0-500V)

三相液晶智能电量变送器,三相有功功率输入,输入信号为0-5A、0-500V,一路输出信号为4-20mA,带两路报警输出,供电电源为AC100-265V。
