主要用途

本手动操作机构与气动执行器配套联合使用,是组成自动化控制系统主要部件,主要用于角行程90°开启和关闭的蝶阀、球阀、柱塞阀等实现手动驱动,也可用于其它自动控制机械产品需要手动驱动场合。





产品特点


1、体积小,重量轻,设计合理,式样新颖。

2、产品系列化,输出转矩参数与气动执行器、各种阀门匹配、组合方便。

3、KH系列连接符合SO5211连接标准,上凸出为方榫,下部为方孔:大扭矩机构320:1和450:1连接内孔有多个键槽,以便用户根据需要选择本产品同阀体的相应位置。

4、提起限位销,旋转偏心装置180°或90°限位销自动限位,实现气动;反之,实现手动。

5、产品出厂时,装有专用润滑脂,与阀门及气动执行器装配后,整体密封,可防尘防水,防护等级为1P65。





产品结构图







操作说明







外形及连接尺寸图

外形示意图



外形尺寸表格

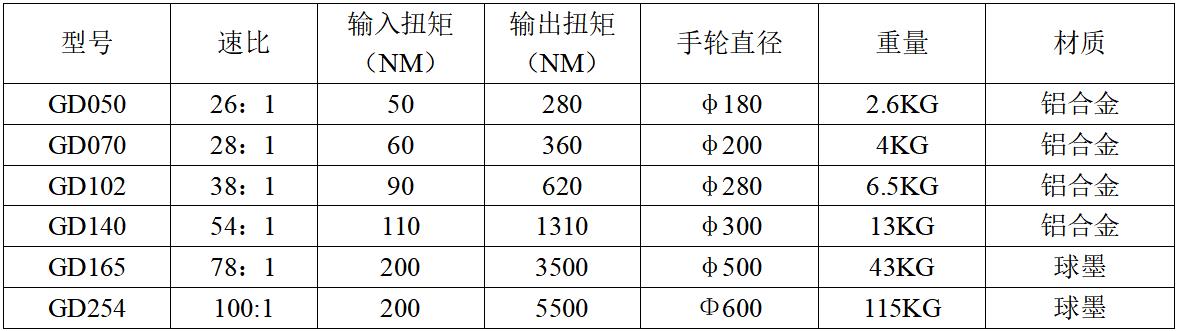

选型表格
