YT1000阀门定位器 联系与留言

主要性能指标

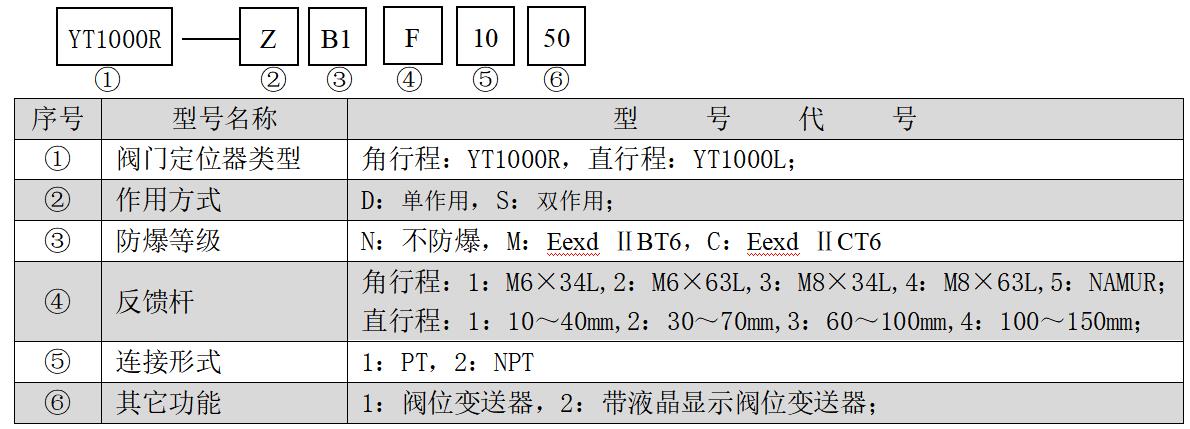

产品选型指南





动作原理



原理说明:为了打开阀门增加电流信号,力矩马达(①)产生电磁场,挡板(②)受电磁场力远离喷嘴(③)。喷嘴(③)和挡板(②)间距变大,推出先导阀(④)内部的线轴(⑤)上方气压。受其影响线轴(⑤)向右边移动,推动挡住底座(⑦)的阀芯(⑧),气压通过底座(⑦)输入到执行机构(⑩)。随着执行机构气室(⑾)内部压力增加,执行机构推杆(⑿)下降,通过反馈杆(⒀)把执行机构推杆(⒁)的位移变化传达到滑板(⒁。这个位移变化又传达到量程(⒂)反馈杆,拉动量程弹簧(⒃。当量程弹簧(⒃)和力矩马达(①)的力保持平衡时,挡板(②)回到原位,减小与喷嘴(③)间距。随着通过喷嘴(③)排出空气量的减小,线轴(⑤)上方气压增加。线轴(⑤)回到原位,阀芯(⑧)重新堵住底座(⑦),停止气压输入到执行机构(⑩)。当执行机构(⑩)的运动停止时,定位器保持稳定状态。





阀门定位器结构示意图
