气缸结构说明

双作用执行器动作原理

A口进气，压缩空气推动活塞向外运动，使执行器输出轴顺时针旋转(0o-90o)，B口排气。

B口进气，压缩空气推动活塞向内运动，使执行器输出轴逆时，针旋转(90o-0o)，A口排气。

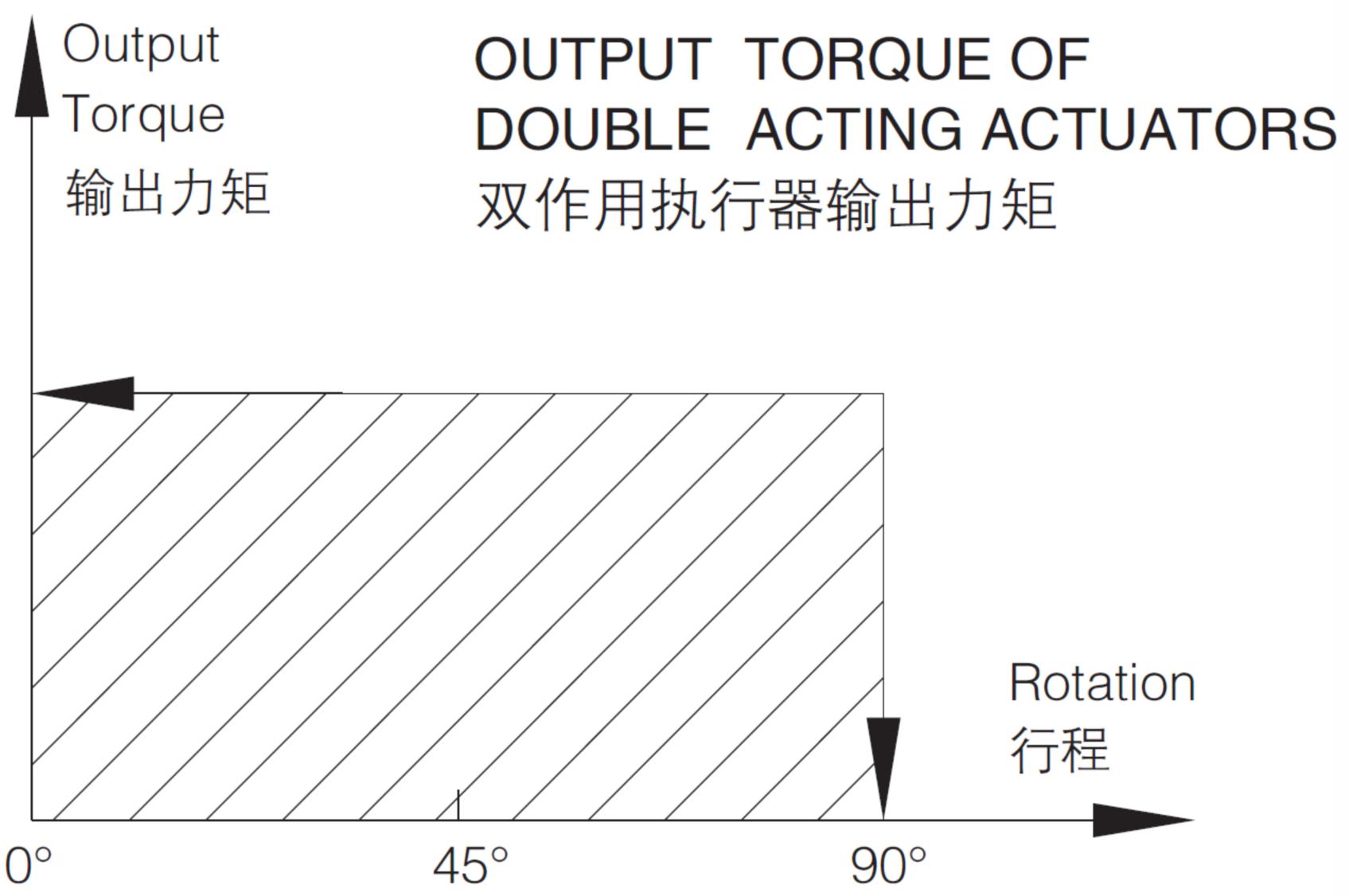

双作用执行器输出力矩

执行器的选型:

在正常操作条件下，双作用执行器考虑的安全系数为20%-30%，单作用执行器考虑的安全系数为30%-50%。

示例：

阀门力矩=100Nm

安全力矩=100×(1+30%)=130Nm

气源压力=5Bar

对照双作用力矩表，选配双作用执行器最小规格为RT160DA。

单作用执行器动作原理

A口进气,压缩空气克服弹簧力，推动活塞向外运动，执行器输出轴顺时针转动(0°-90°)，B口排气。

执行器失气，活塞在弹簧力的作用下向内运动，执行器输出轴逆时针转动(90°-0°)，A口排气。

单作用执行器输出力矩

单作用执行器的选型：

在正常工作条件下，单作用执行器考虑的安全系数为30%-50%，

例如：阀门需要力矩=80N.m，安全力矩=80×（1+30%）=104N.m，气源压力=5Bar，对照单作用执行器输出力矩表，我们可以查到RT435SR输出力矩为：空气行程0⁰=308N.m，空气行程：90⁰=247N.m，弹簧行程90⁰=181N.m，弹簧行程0⁰=120N.m，所以输出力矩均大于我们需要的力矩。
