ZHJP/ZHJM 气动单座/套筒薄膜调节阀 联系与留言

产品概述

ZHJP/ZHJM型新系列气动单座/套筒薄膜调节阀采用顶导向结构,配用多弹簧薄膜执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈~流线型压降损失少、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位保持在给定值。单座阀特别适用于允许泄漏量小阀前后压差不大的工作场合,套筒阀特别适用于允许泄漏量小阀前后压差大的工作场合。

本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型、低温型、高温散热型等多个品种。产品公称压力等级有PN16、25、40、口径范围DN15~250.适用流体温度由-250℃~+350℃范围内多种档次,泄漏量标准有Ⅳ级或Ⅵ级,流量特性有线性或等百分比。

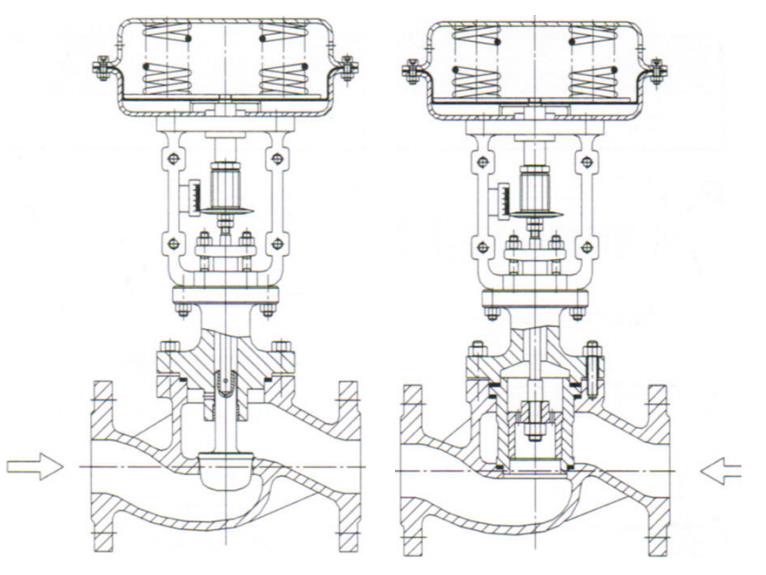

结构原理

接受调节器标准电信号(经电-气定位器或电-气转换器)输出的控制信号压力,改变阀门开度,以改变被调介质的流量,使流量、压力、温度和液位等参数得到调节,实现生产过程自动化。

外来的气动压力信号输入薄膜室后,此压力作用在膜片上产生推力,此推力压缩弹簧组,并使推杆移动而带动阀杆使阀芯开(关),直至推力与弹簧组被压缩后的反力平衡而稳定在行程的某个位置上为止。依照上述原理可知,阀芯位移与输入压力信号具有一定的比例关系。

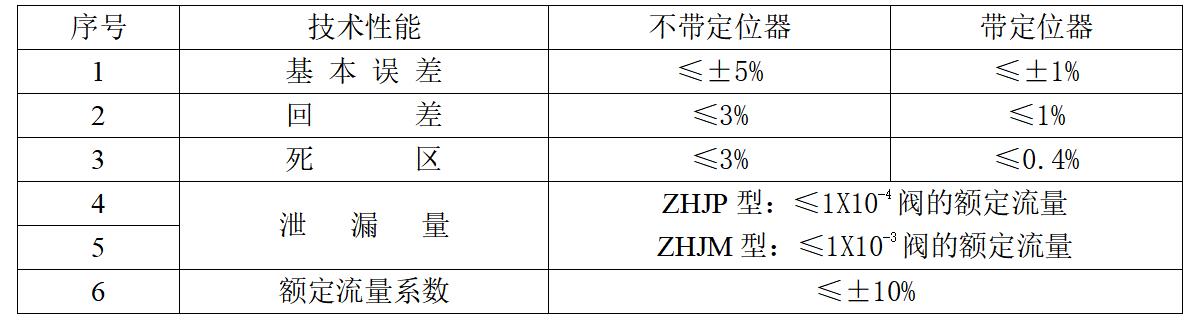

主要技术性能指标

   按GB/T4213-92标准规定进行试验





主要技术参数

    注: ①弹簧范围:气开式优先选用40-200KPa及80-240KPa;气闭式优先选用20-100KPa及40-200KPa,可选用其它弹簧范围。

            ②工作温度划分是根据阀体材料的压力-温度等级、使用工况、阀门的密封件材料等综合因素来划分的;





主要零件材料





产品外型尺寸

   注:带顶装手轮机构时H增加152(DN20-50)、182(DN65-100)、253(DN125-200)、352(DN250)

   备注:气动单座/套筒薄膜调节阀的选型指南请见电动单座/套筒调节阀的选型指南
