ZAZP/ZAZM 电动单座/套筒调节阀 联系与留言

产品概述

ZAZP/ZAZM系列型电动单座/套筒调节阀,接受直流电流信号(4~20mA),改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化过程控制。


本系列产品公称通径由DN20至250mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-40℃~450℃,接受信号为DC4~20mA或DC1~5V。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用一般场合,而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。





产品特点

1.阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%;

2.可调节范围大,固有可调比为50,流量特性有直线和等百分比;

3.调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏);

4.电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。

5.波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。

6.电动执行机构输入信号:DC4~20mA(或DC1~5V)信号,电源:AC220V;

7.执行器的关键部件-控制器,采用最先进的混合集成电路,用树脂密封浇铸,体积小,可靠性高;

8.驱动量的反馈检测采用高性能导电塑料电位器,分辨率﹤4%;

9.用状态选择开关可以设定断信号时(如:阀芯处于全开,全闭或自锁状态。)

10.简单快速调整零点和行程,“零点”调整范围:±25%,“行程”调整范围:20%~100%;

11.控制精度:基本误差:±1%;回差≤1%;死区≤1%;

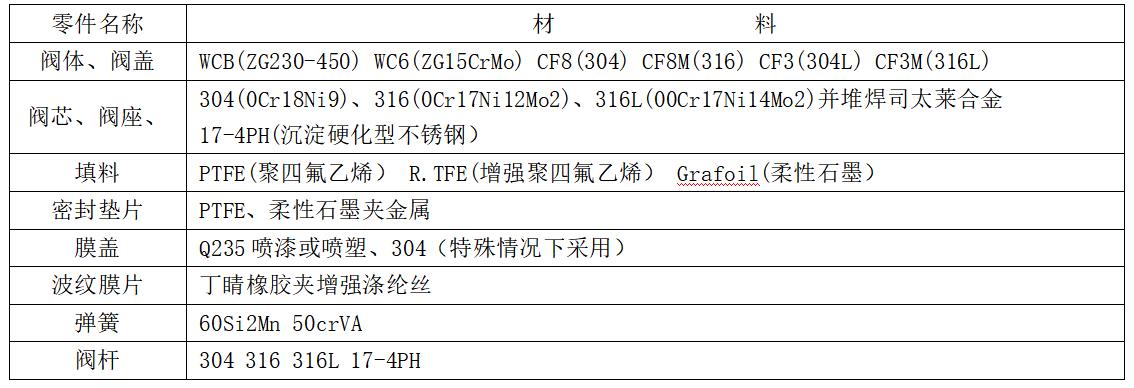

主要零件材料





技术参数

  注:①工作温度划分是根据阀体材料的压力-温度等级(按GB/T12224-2005)、使用工况、阀门的密封件材料等综合因素来划分的,各国划分是有细微区别的,甚至各制造公司因使用的材料不一也会有区别的。

         ②上述执行机构配置是根据常规配置来定的,具体配制要根据工艺参数,考虑到压差,选定合理、经济的执行机构。





外形尺寸





阀门选型指南

   选型举例:

   如您需要一台气动薄膜调节阀,公称压力:1.6MPa,阀体材质:304不锈钢,作用方式:气开型,动作方式:调节型,带防爆阀门定位器,公称通径为:DN80,反馈信号为:4~20mA;

   则该阀门规格为:ZHJP—16B1KYLTA3-DN80;
