ZZDG 氮封阀 联系与留言

产品概述

ZZDG 型带指挥器操作式自力式压力调节阀(简称氮封阀)无需外加能源,利用被调介质自身能量为动力源,引入压力阀的指挥器以控制压力阀的阀芯位置,改变流经阀门的介质流量,使阀门后端压力保持恒定。ZZDG主要用在阀前压力较高(0.2-0.8Mpa)而阀后力很低(0.5-100Kpa),例如50mmH20(水柱)的场合。

1.气体减压

如阀前0.2-0.8MPa(高于0.8Mpa时阀前面应加减压阀),阀后0.5-100Kpa。

2.氮封装装置

供氮和泄氮装置上





产品特点

1.压力设定在指挥器上实现,因而方便、快捷、省力、省时且可在运行状态下连续设定。

2.控制精确度比ZZY型自力式高1倍左右,故适合在控制精确度高的场合使用。

3.对同一台阀而言,调节范围比ZZY型自力式广。

4.反应特别灵敏,极小的压力(如50mm水柱的压力)或极小的压力变化都可以感染出来。

5.减压比特别大,例如阀前0.8Mpa,阀后50mmH2O,压差比达1600 !

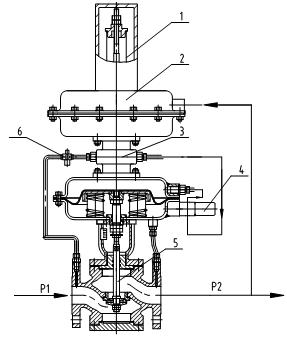

产品结构

1.压力设定弹簧 2.指挥器执行机构 3.指挥阀 4.针阀 5 主阀 6空气过滤减压器







主要技术参数和性能指标





主要零件材料

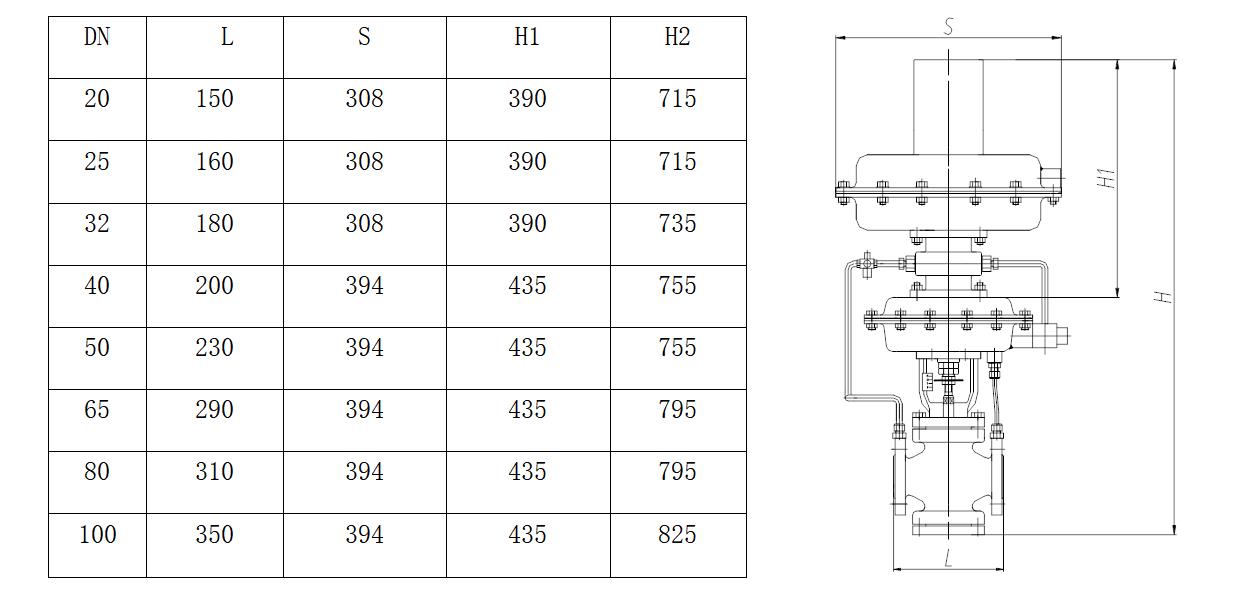

外形尺寸与重量

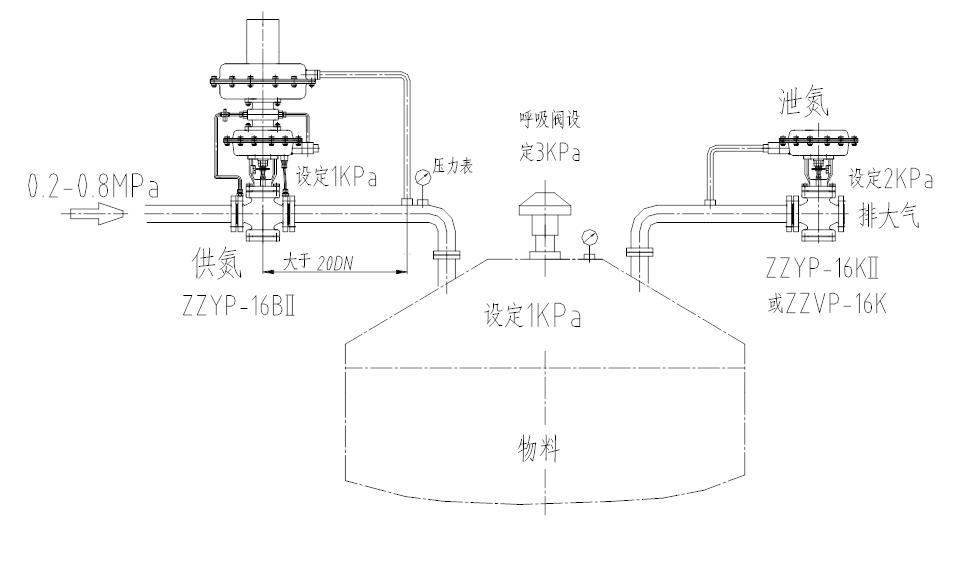

应用设计实例示意图

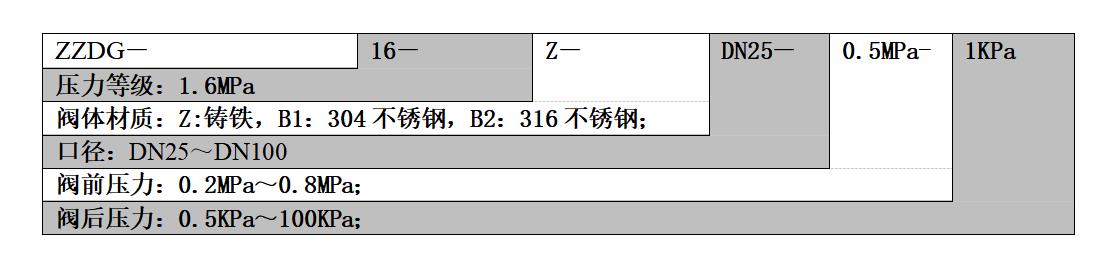

产品选型说明
