类型及原理

1.1 电容式变送器原理

当压力直接作用在测量膜片的表面,使膜片产生微小的形变,测量膜片上的高精度电路将这个微小的形变变换成为与压力成正比的高度线性、与激励电压也成正比的电压信号,然后采用专用芯片将这个电压信号转换为工业标准的4-20mA电流信号或者1-5V电压信号。
由于测量膜片采用标准化集成电路,内部包含线性及温度补偿电路,所以可以做到高精度和高稳定性,变送电路采用专用的两线制芯片,可以保证输出两线制4-20mA电流信号,方便现场接线。

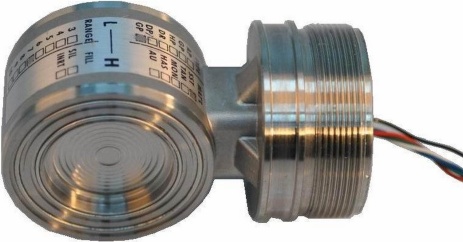

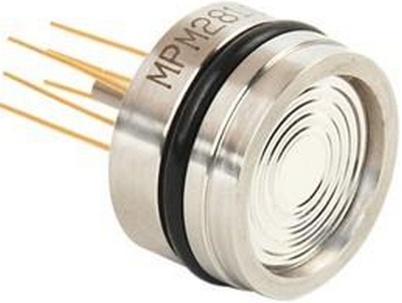

1.2 扩散硅压力变送器原理

被测介质的压力直接作用于传感器不锈钢的膜片上,使膜片产生与介质压力成正比的微位移,使传感器背面的惠斯通电桥电阻值发生变化,和用电子线路检测这一变化,并转换输出一个对应于这一压力的标准测量信号。





1.3 陶瓷压力变送器原理

压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥(闭桥),由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号。

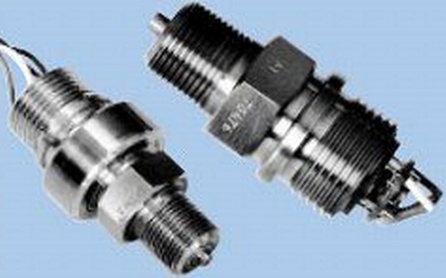

1.4 蓝宝石压力变送器原理

利用应变电阻式工作原理,采用硅-蓝宝石作为半导体敏感元件,在压力的作用下,钛合金接收膜片产生形变,该形变被硅-蓝宝石敏感元件感知后,其电桥输出会发生变化,变化的幅度与被测压力成正比。传感器的电路能够保证应变电桥电路的供电,并将应变电桥的失衡信号转换为统一的电信号输出(4-20mA或0-5V等)。







功能介绍

压力变送器(pressure transmitter)是指以输出为标准信号的压力传感器,是一种接受压力变量按比例转换为标准输出信号的仪表。它能将测压元件传感器感受到的气体、液体等物理压力参数转变成标准的电信号(如4~20mADC等),以供给智能测控仪、记录仪、调节仪、PLC采集卡、DCS采集卡等设备进行测量、指示和过程调节。

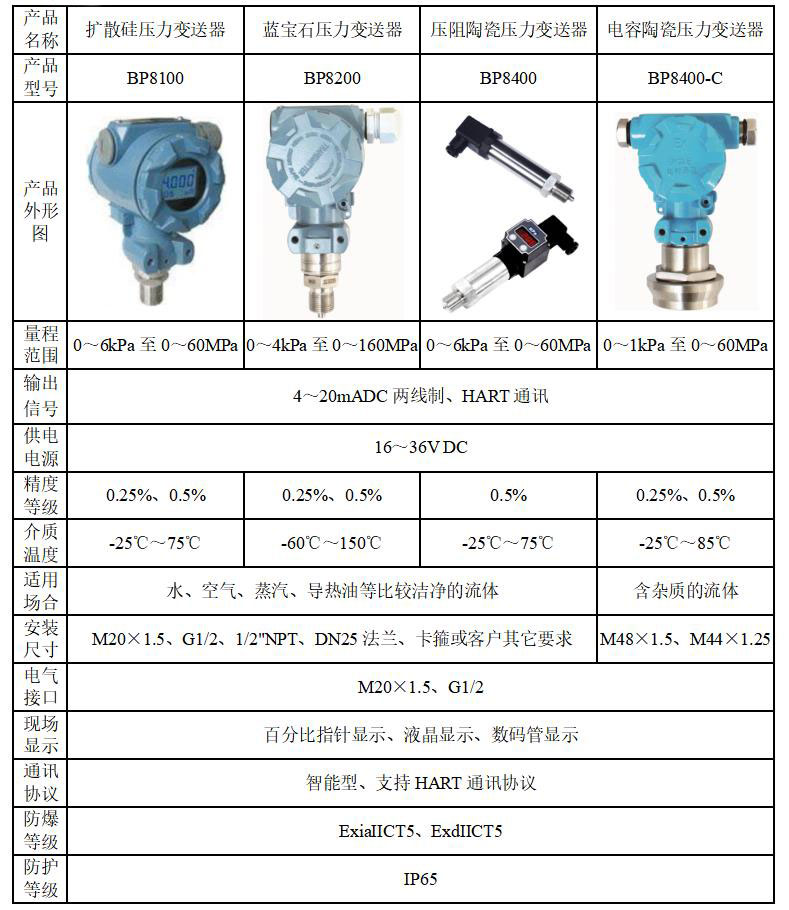

性能指标





选型说明

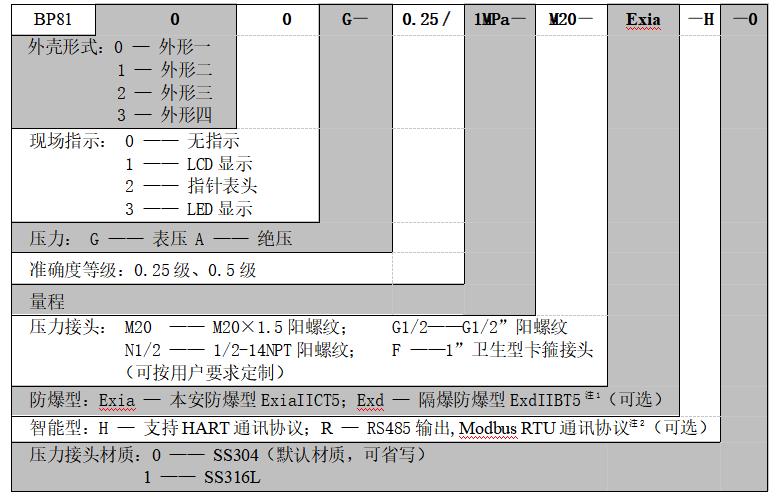

扩散硅压力变送器选型

注1:隔爆型只有BP810(外壳形式1)可选。

注2:如选择RS485输出,则变送器不提供4~20mADC电流信号输出。

订货举例:BP8103G-0.25/1MPa-M20表示压力变送器量程:表压0~1MPa,准确度0.25级,带LED数字表头显示,压力接头尺寸为M20×1.5阳螺纹,变送器外型1。







外型示意图:

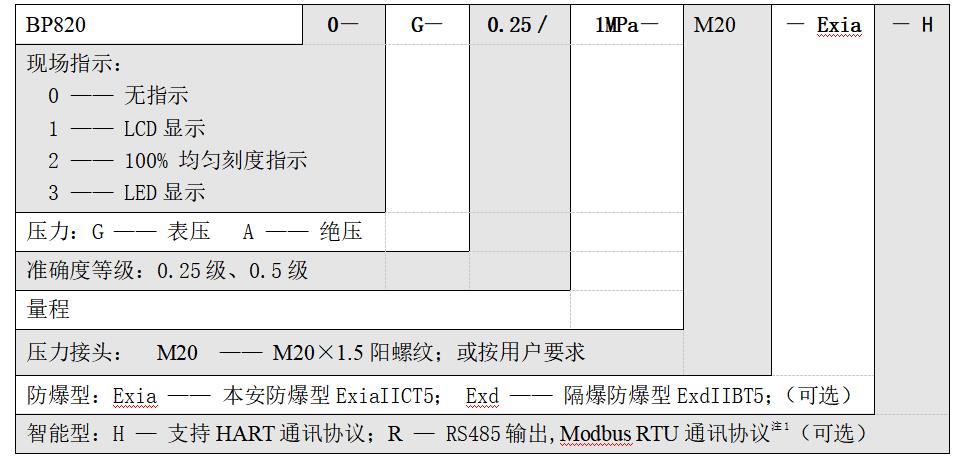

蓝宝石压力变送器选型

注1:如选择RS485输出,则变送器不提供4~20mADC电流信号输出。

订货举例:BP8201G-0.25/1MPa-M20表示压力变送器量程:表压0~1MPa,准确度0.25级,带LCD数字显示,压力接头尺寸为M20×1.5阳螺纹。

变送器安装及要求

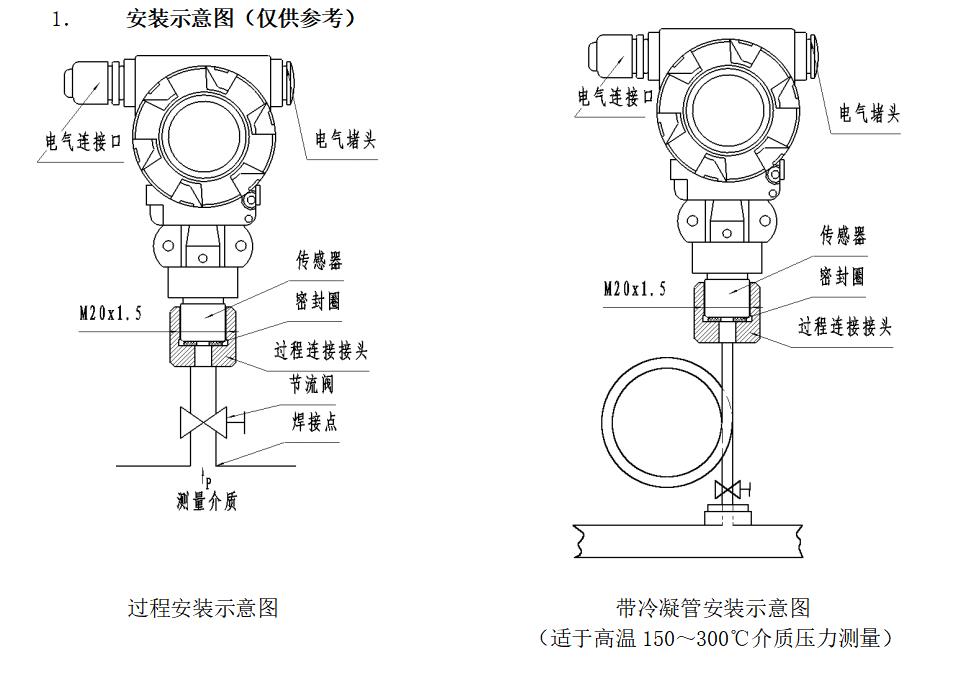

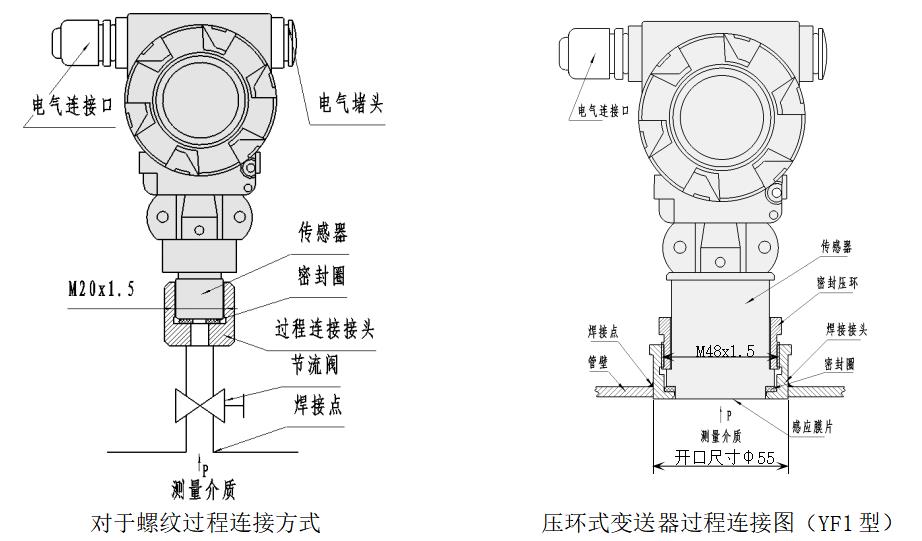

安装示意图(仅供参考)







电容陶瓷压力变送器选型

注1:隔爆型只有BP840(外壳形式1)可选。

注2:如选择RS485输出,则变送器不提供4~20mADC电流信号输出。

订货举例:BP8402-G-0.25/1MPa-M20表示压力变送器量程:表压0~1MPa,准确度0.25级,带指针表头显示,压力接头尺寸为M20×1.5阳螺纹,陶瓷压阻传感器膜片,外型一。



安装结构示意图(仅供参考)

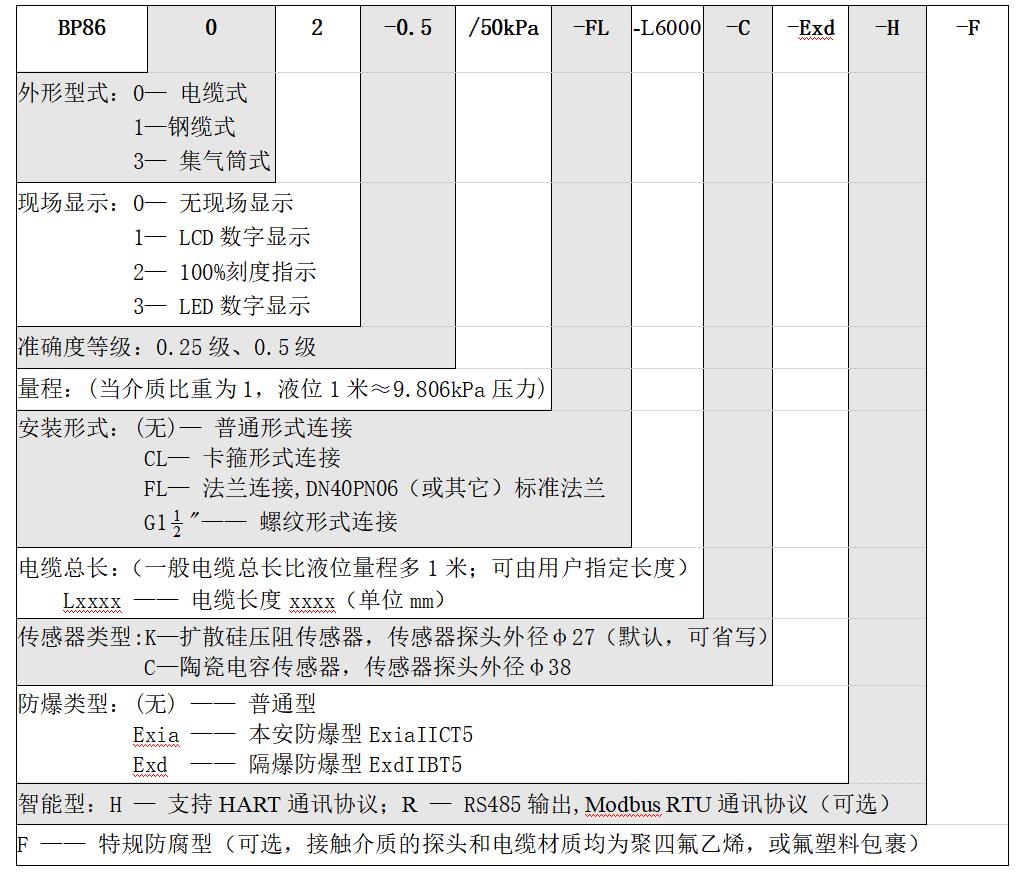

投入式液位变送器选型

订货举例:型号BP8600-0.5/30kPa-L5000;表示液位变送器量程:30kPa(相当于约3米水位),准确度0.5级,电缆总长5米,扩散硅传感器,氟塑料通气电缆连接,安装方式为普通型。

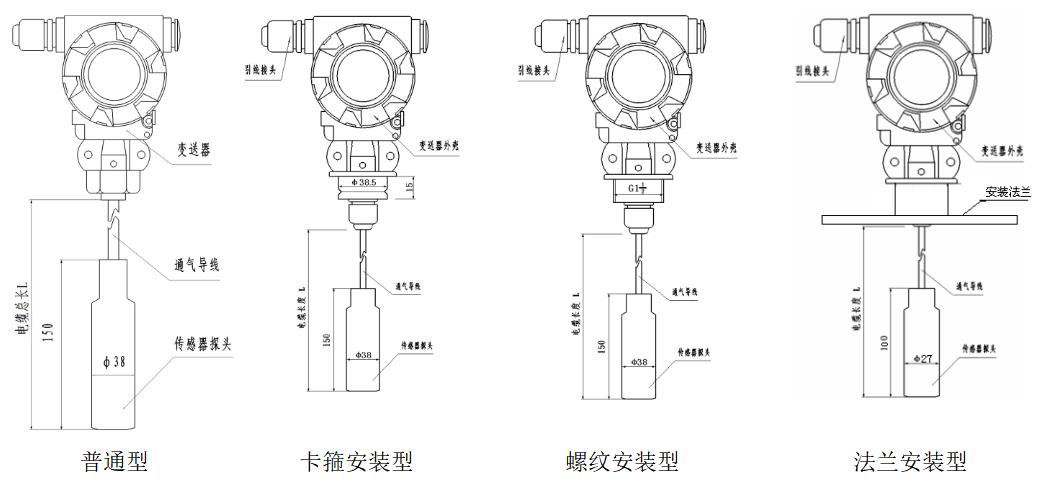

外形尺寸

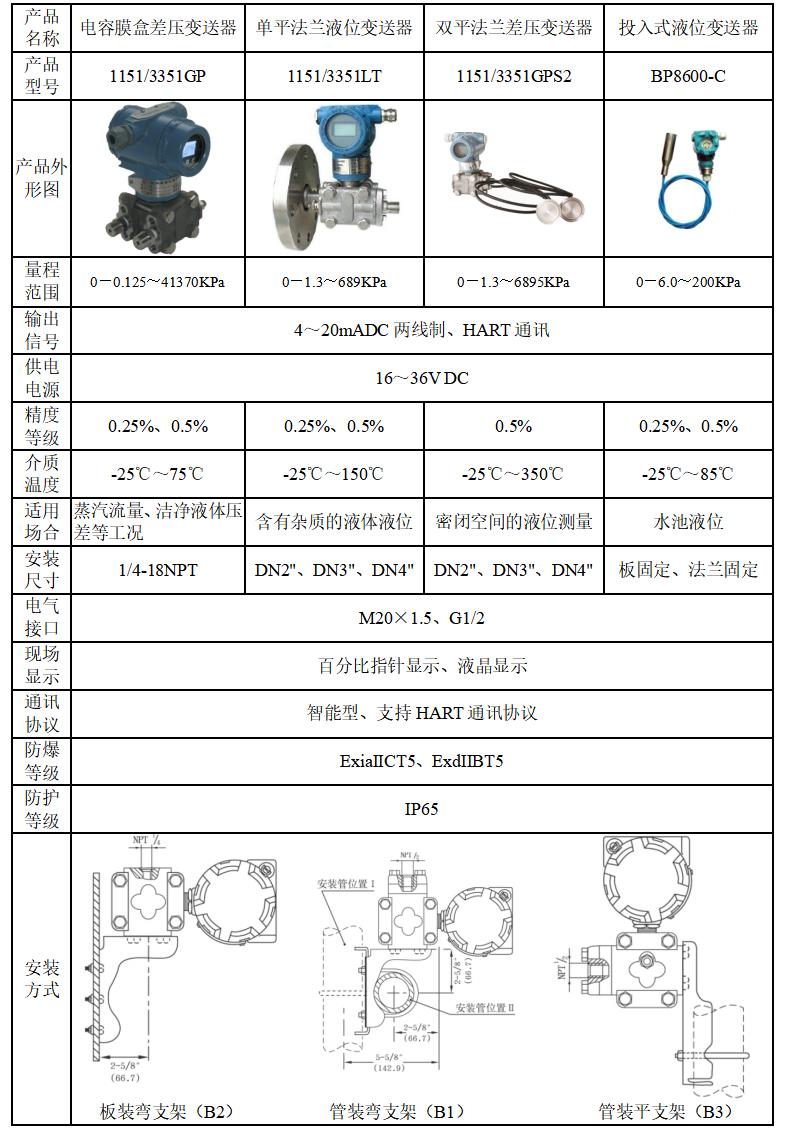

选型表
