热电偶类型及特性

铑10-铂热电偶(S型)

铂铑10-铂热电偶(S型热电偶)为贵金属热电偶,该热电偶长期最高温度为1300℃,短期最高温度为1600℃。S型热电偶在热电偶系列中具有准确度最高,稳定性最好,测温温区宽,使用寿命长等优点。它的物理、化学性能良好,热电势稳定性及高温下抗氧化性能好,适用于氧化和惰性气氛中。S型热电偶不足之处是热电势、热电势率小,灵敏度低,高温下机械强度下降,对污染非常敏感,贵金属材料昂贵,因而一次性投资较大。



铂铑13-铂热电偶(R型)

铂铑13-铂热电偶(R型热电偶)为贵金属热电偶,该热电偶长期最高温度为1300℃,短期最高温度为1600℃。R型热电偶在热电偶系列中具有准确度高,稳定性好,测温温区宽,使用寿命长等优点。它的物理、化学性能良好,热电势稳定性及高温下抗氧化性能好,适用于氧化和惰性气氛中。R型热电偶不足之处是热电势、热电势率小,灵敏度低,高温下机械强度下降,对污染非常敏感,贵金属材料昂贵,因而一次性投资较大。



铂铑30-铂铑6热电偶(B型)

铂铑30-铂铑6热电偶(B型热电偶)为贵金属热电偶。该热电偶长期最高温度为1600℃,短期最高温度为1800℃。B型热电偶在热电偶系列中具有准确度高,稳定性好,测温温区宽,使用寿命长、测温上限高等优点。适用于氧化性和惰性气氛中,也可短期用于真空中,但不适用于还原性气氛或含有金属蒸汽气氛中。B型热电偶不足之处是热电势、热电势率小,灵敏度低,高温下机械强度下降,对污染非常敏感,贵金属材料昂贵,因而一次性投资较大。



镍铬-镍硅热电偶(K型)

镍铬-镍硅热电偶(K型热电偶)是目前用量最大的廉金属热电偶,其使用温度范围为-200~1300℃。K型热电偶具有线性度好,热电势较大,灵敏度较高,稳定性和均匀性较好,抗氧化性能强,价格便宜等优点,能用于氧化性,惰性气氛中,广泛为用户采用。K型热电偶不能直接在高温下用于硫、还原性或还原、氧化交替的气氛中和真空中,也不推荐用于弱氧化气氛之中



镍铬硅-镍硅热电偶(N型)

镍铬硅-镍硅热电偶(N 型热电偶)为廉金属热电偶,是一种最新国际标准化的热电偶,其使用温度范围为-200~1300℃。N型热电偶具有线性度好,热电势较大,灵敏度较高,稳定性和均匀性较好,抗氧化性能强,价格便宜,不受短程有序化影响等优点,N型热电偶不能直接在高温下用于硫、还原性或还原、氧化交替的气氛中和真空中,也不推荐用于弱氧化气氛之中。



镍铬-铜镍(康铜)热电偶(E型)

镍铬-铜镍(康铜)热电偶(E型热电偶)是一种廉金属热电偶,其使用温度范围为-200~900℃。E型热电偶电动势之大,灵敏度之高属所有热电偶之最,E型热电偶还具有稳定性好,抗氧化性能优于铜-康铜,价格便宜等优点,能用于湿度较高、氧化性、惰性气氛等环境。E型热电偶不能直接在高温下用于硫、还原性气氛中,热电均匀性较差。



铁-铜镍(康铜)热电偶(J)

铁-铜镍(康铜)热电偶(J型热电偶),是一种廉金属热电偶,其使用温度范围为-210~1200℃,但通常使用的温度范围为0~750℃,J型热电偶具有线性度好,热电势较大,灵敏度较高,稳定性和均匀性较好,价格便宜等优点,能用于真空、氧化、还原和惰性气氛中。不能直接在高温下用于硫化气氛中。



铜-铜镍(康铜)热电偶(T)

铜-铜镍(康铜)热电偶(T型热电偶)是一种最佳的测量低温的廉金属热电偶,其测量温区为-200~350℃,T型热电偶具有线性度好,热电势大,灵敏度高,稳定性和均匀性好,价格便宜等优点,特别是在-200~0℃稳区内使用,稳定性更好。





热电偶允差范围







热电阻类型及特性

铂热电阻

铂热电阻是利用铂热丝的电阻值随着温度的变化这一基本原理设计和制作的。按0℃时的电阻值R0的大小分为10Ω(分度号为Pt10)和100Ω(分度号为Pt100)等,测温范围均为-200~850℃。10Ω铂热电阻的感温元件是用较粗铂丝绕制而成,耐温性能明显优于100Ω铂热电阻,主要用于650℃以上的温区;100Ω铂热电阻主要用650℃以下的温区,虽也可用于650℃以上温区,但在650℃以上温区不允许有A级允差。100Ω铂热电阻的电阻分辩率比10Ω铂热电阻的电阻分辩率大10倍,对二次仪表的要求相应低一个数量级,因此在650℃以下温区测温应尽量选用100Ω铂热电阻。

铜热电阻

铜热电阻值与温度的关系几乎是线性的,电阻温度系数也比较大,而且材料容易提纯,价格比较便宜,所以在一些测量准确度要求不很高,且温度较低的场合多使用铜热电阻,其测温范围为-50~150℃。

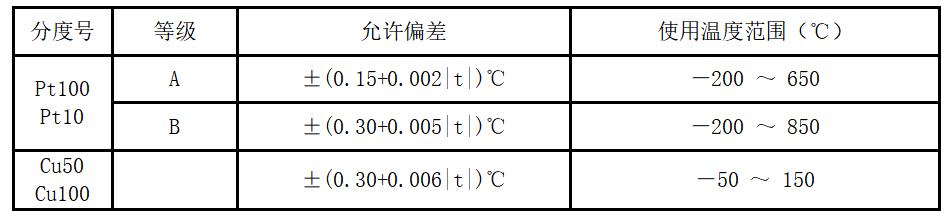

热电阻不同等级允许偏差

铠装热电偶、热电阻特性

铠装热电偶、热电阻是将热电偶热电阻、绝缘材料(一般为氧化镁粉)组合组成的坚实体,与“工业热电偶(热电阻)”比较,具有外径小、寿命长、抗震动、热响应时间短、使用安装方便等优点。



特点:

反应速度快:与装配式相比,因为外径小热容量少,故微小的温度变化也能迅速反应,尤其是微细铠装热电偶更为明显。

更好的抗震性能:铂热电阻的损坏大多数都是因为震动造成了铂热电阻元件断线。独特的“内埋式”铠装铂热电阻结构,铠装铂热电阻可使传感器抗震性能大大提高,从而延长使用寿命。

安装使用方便:铠装材料可在其外径5倍的圆柱上绕5圈并可在多处位置弯曲。

使用寿命长:装配式热电偶易引起热电势恶化、断线等事故,而WR□K系列铠装热电偶用氧化镁绝缘,气密性好、致密性好、致密度高,寿命长。

机械强度,耐压性能好:在有强烈震动,低温,高温,腐蚀性强等恶劣条件场合下均能安全使用,铠装热电偶最高可承受3MPa的压力。

铠装热电偶热电阻外径尺寸范围:铠装热电偶外径可提供φ0.25~φ8mm, 铠装热电阻外径可提供φ2~φ8mm,特殊要求时可提供达φ12mm的产品。





温度传感器(变送器)选型表格



图片示意表格

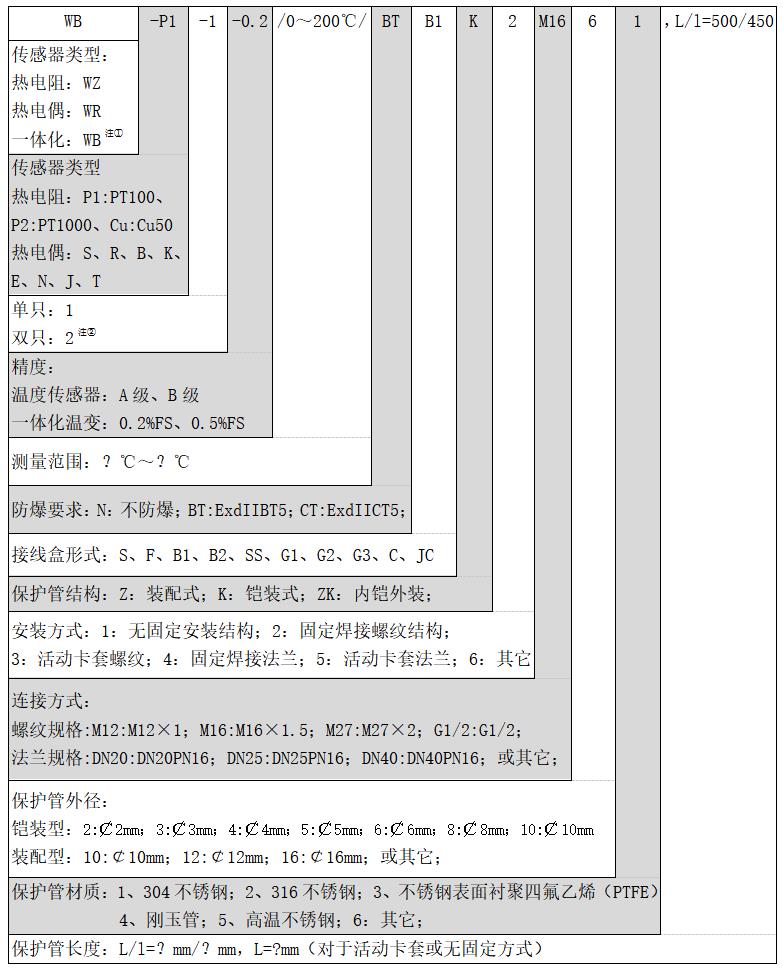

选型表格

注①:一体化温度变送器:电源24VDC,输出4~20mA,两线制(如有特殊要求请另外注明);

注②:一体化温度变送器选择双只,则一路输出为4~20mA,另一路输出为温度传感器的信号;

选型举例:

型号:WB—P11—0.2/0~200℃/BTB1K2M1661,L/l=500/450

型号说明:一体化温度变送器,传感器单只PT100,精度等级0.2%FS,测量范围0~200℃,产品隔爆防爆,防爆等级ExdIIBT5;接线盒形式B1,铠装结构,安装方式为固定焊接螺纹结构,螺纹规格M16,保护管外径:6mm,保护管材质:304不锈钢,总长500mm,插入深度450mm;





温度变送器

1.ASIC设计,稳定性好,极高的性价比;

2.超宽工作环境温度:-40~+125℃;

3.输出与被测温度成线性关系;采取独创的非线性函数发生器电路,只要传感器特性函数的二阶导数存在,均可校正到线性度1%;

4.具有高精度变阻式冷端补偿电路,补偿精度5℃;

5.1000VDC输入/输出/电源隔离(可选);

6.支持HART通讯协议(可选);

7.抗干扰设计,保证变送器在受到各种干扰下能够安全

8.可靠工作,适宜于现代电磁污染严重的环境;

9.采用专用环氧树脂灌封,耐腐蚀、抗震性好,可靠性高;



测量范围

-200~+1800℃(根据所选热电偶、热电阻);热电偶K、J、E、T、S、B、R、N,热电阻Pt100、Pt1000、Cu50、Cu100,mV,Ω

应用

石油、化工、冶金、电力、航空、船舶、轻工、环保等行业,可与动圈仪表、数显仪表、记录仪表、调节器、PLC、DCS系统配套使用,组成各种温度测量控制系统。



性能指标





外型形式



选型表格

注:① 外壳形式为A0,B0,C0,D0,E0的SBWZ型变送器,采用ASIC设计,稳定性好,性价比高,特别推荐。

选型举例:0.2级Pt100热电阻变送器, 量程0~100℃, 三线输入, 工作温度-25~+85℃,外形A;型号为:SBWZ-Pt100-0.2/0~100℃/I/A



测温范围

  注:除上表外,其它规格可根据用户要求订货生产。
