工作原理

磁翻柱液位计的侧管通过法兰与容器侧面相连接，形成连通结构，这样，容器内的液体通过两侧管直接流进液位计主导管内，使容器内液体的高度与液位计主导管内的液位高度一致。

根据浮力原理和磁性耦合作用原理工作。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

配合远传变送器、磁性开关，可以方便地输出4～20mA或开关信号实现远程控制。

主要性能指标

测量范围：400～8000mm；

精度等级：±10mm；

工作压力：5MPa；

工作温度：—80℃～＋450℃；

介质密度：5～2.0g/cm³；

介质粘度：≤0.4 Pa.s；

介质密度差：≥0.2g/cm³（两介质界面）；

远传变送器输出：4～20mA（24VDC二线制共线）；

报警输出触点容量：220VAC／3A；

防爆等级：本安型ExiaIICT4，隔爆型ExdIICT6；

接液材质：SS304、SS316、PTFE、PP、钛等；

连接法兰规格：DN20PN25、DN25PN25、DN40PN16或其它；

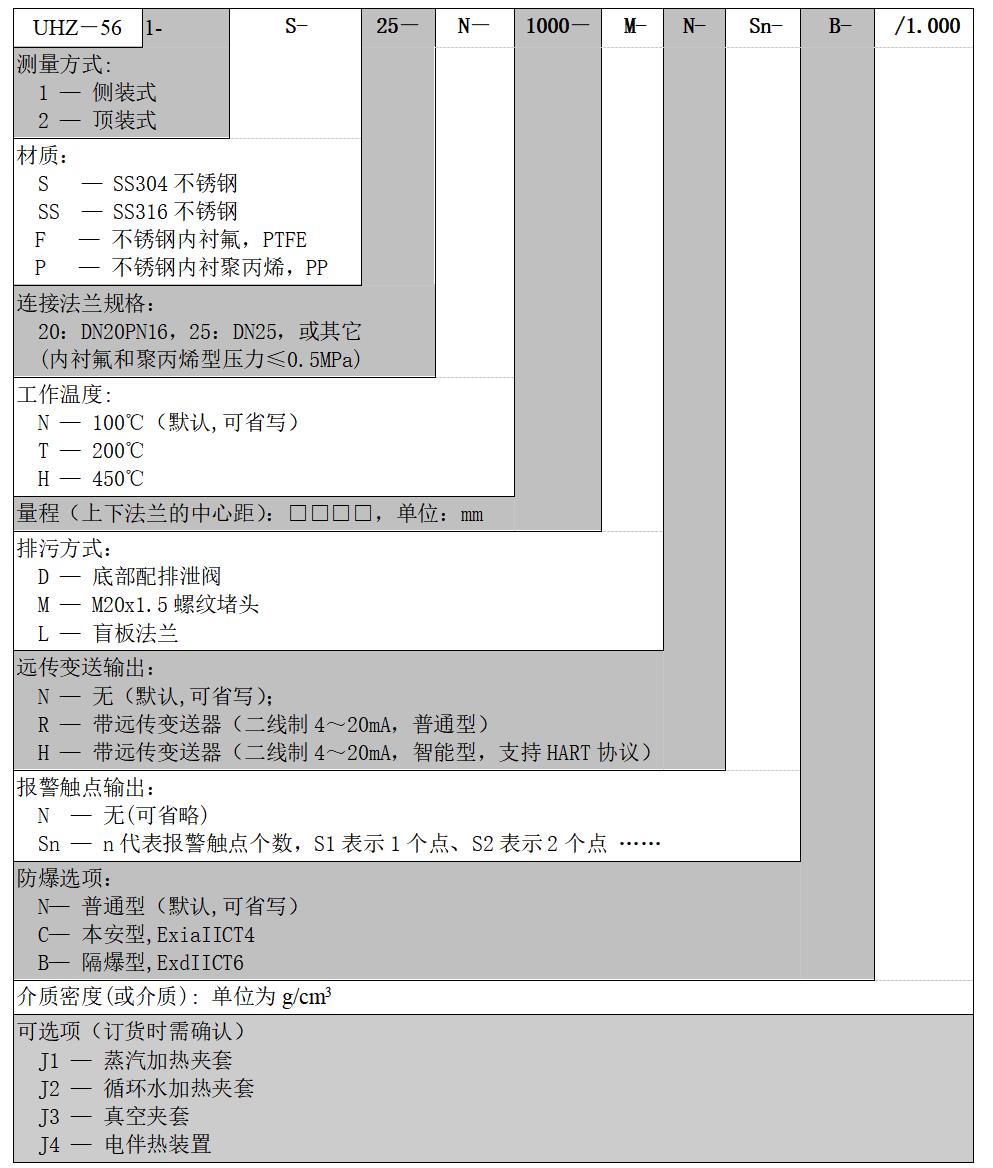

选型指南

注：一般地，UHZ-562顶装式液位计的插入深度＝量程＋100mm，特殊要求可定制；连接法兰按实际情况定制。顶装式液位计在测量时存在一定的盲区，对于不同介质密度，盲区值也不一样。

订货举例：UHZ-561-S-25-1000-T-DR／乙醇，表示侧装式液位计，活动法兰连接DN25PN16，工作温度200℃，带底部排污阀,，带4～20mA远传变送，介质为乙醇。
