产品概述

UHZ-563系列磁浮子液位(界位)变送器、LB系列液位(界位)远传变送器是采用国际先进成熟的磁感应技术开发制造的,产品具有稳定性好、性价比高、工作可靠等特点,可用于生产过程中敞开或承压容器内液位(界位)的测量或用于污水处理、埋地油罐及高层水箱的液位测量。变送器输出二线制4~20mA标准信号附带提供现场LED数字显示测量液位,还可根据用户需求提供智能型变送器,除输出标准二线制4~20mA外并带有HART通讯协议。具备大屏幕带背光的LCD液晶指示器,显示清晰且便于用户对变送器进行现场或远程调校、组态,与预装PC软件的计算机连接可对变送器进行远程组态、调试、临控与数据处理。


UHZ-563系列磁浮子液位(界位)变送器系列产品有标准型、防腐型、隔暴型、卫生型等。防腐型对强腐蚀介质有极好的抗腐蚀性能,隔爆型可用于易燃易爆场合。适用于化工、电力、造纸、食品、环保和城建等行业。


LB系列液位(界位)远传变送器是将磁浮子系统耦合过来的液位信号作用于传感器内的电阻链上的每一个干簧管,引起输出电阻连续变化,阻值的变化与罐体液位高度成正比,通过变送器转换输出4~20mA标准信号,也可以附带HART通信协议。





结构原理

变送器基于浮力和磁耦合原理工作,在检测管内装有一组干簧管和精密电阻,当磁性浮子随液位变化沿检测管上下移动时,检测管内位于液面处的干簧管依次接通使检测管的输出电阻值发生变化,接线盒内的转换电路模块将该阻值转换成4~20mA电流信号输出

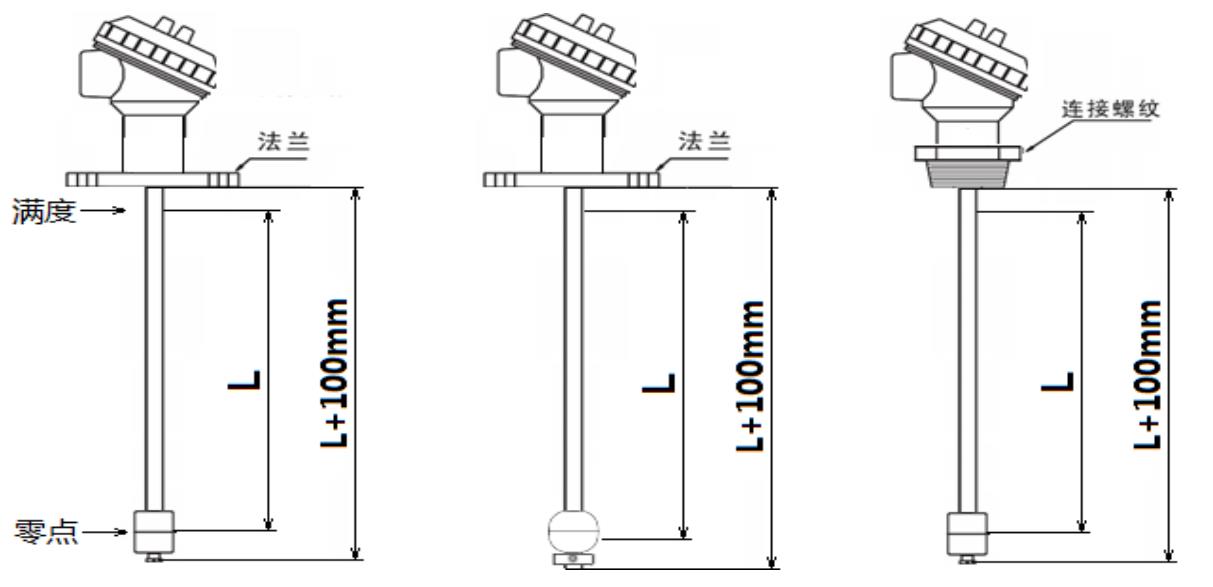

外型尺寸

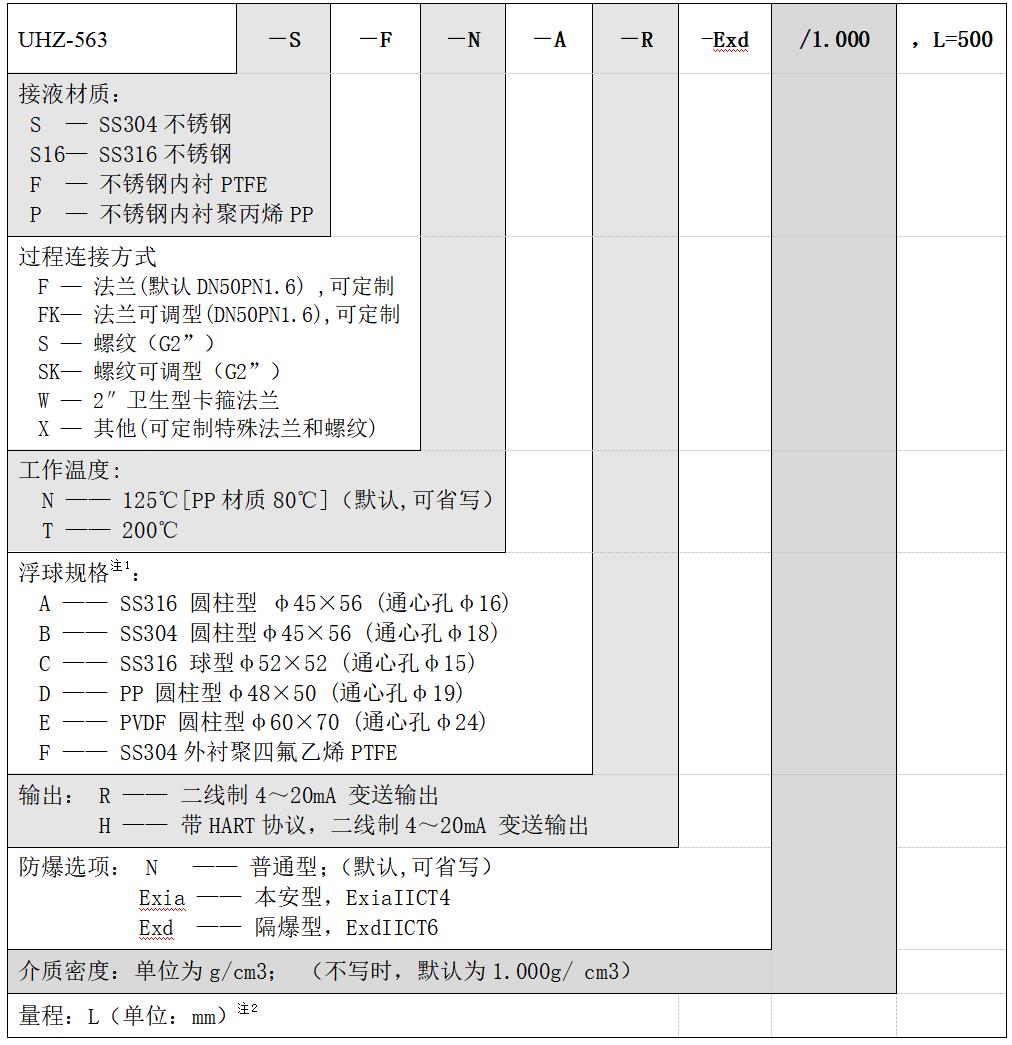

选型指南

注1: A浮球:适合介质比重E≥0.7、耐压:10bar

B/F浮球:适合介质比重E≥0.65、耐压:10bar

C浮球:适合介质比重E≥0.55、耐压:30bar

D浮球:适合介质比重E≥0.6、耐压:4 bar

E浮球:适合介质比重E≥0.6、耐压:4 bar

注2:一般地,由于传感器探头上、下两端各有约50mm盲区,所以探头总长为(L100mm)。特殊要求可以定制。

订货举例:连杆浮球液位变送器,304传感器探头,DN50PN1.6法兰连接,浮球规格A,测量液位0~500mm, 4~20mA输出,介质密度为1.000。

型号为:UHZ-563-S-F-N-A-R/1.000,L=500
