产品概述

磁致伸缩液位传感器是一种高精度的液位连续测量仪表,它采用磁致伸缩原理,实时检测液面、界面高度,测量精度高,响应时间快,可靠性好。具有多种安装方式、便捷多样的调试方式、极高的性价比等多种优点。





工作原理及结构

磁致伸缩位移传感器的结构部分由不锈钢管(外杆)、磁致伸缩线(波导管)、可移动磁环(内有永久磁铁)等部分组成。


传感器工作时,传感器的电路部分将在波导管上激励出脉冲电流,该电流沿波导管传播时会在波导管的周围产生脉冲电流磁场。在传感器测杆外配有一浮子,此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时,浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲,这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置,即液面的位置。

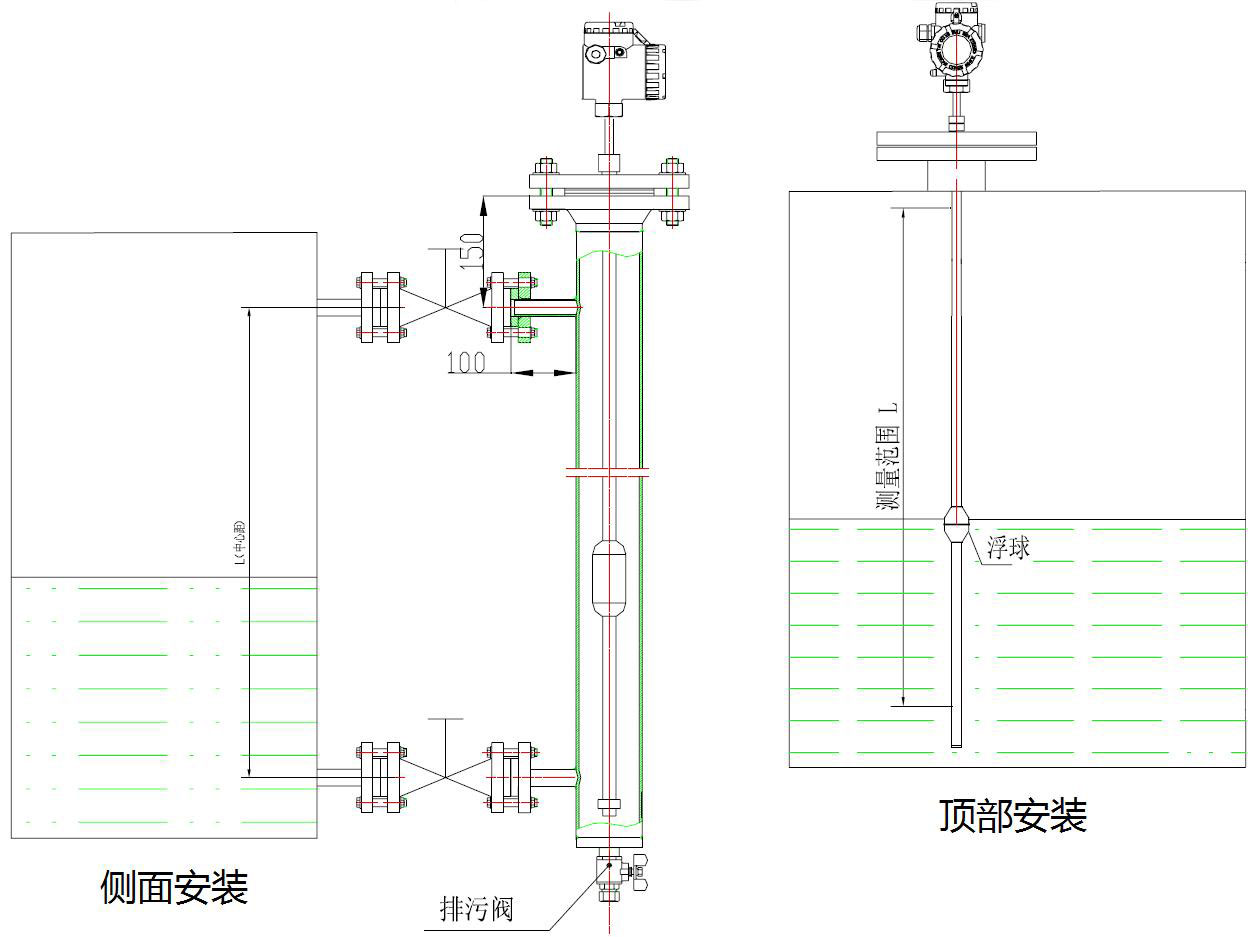

现场安装示意图

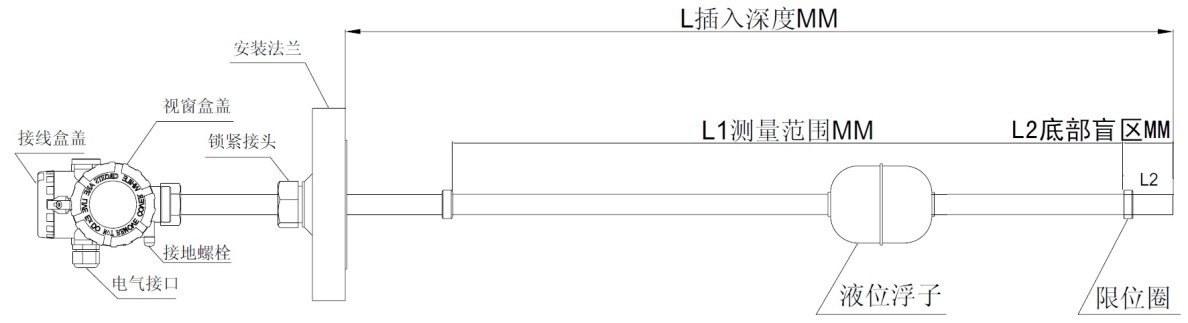

外形尺寸





选型表格
