工作原理

射频导纳是一种从电容式发展起来的、防挂料、更可靠、更准确、适用性更广的新型物位控制技术,是电容式物位技术的升级。所谓射频导纳,导纳的含义为电学中阻抗的倒数,它由电阻性成分、电容性成分、感性成分综合而成,二射频即高频无线电波谱,所以射频导纳可以理解为用高频无线电波测量导纳。仪表工作时,仪表的传感器与罐壁及被测介质形成导纳值,物位变化时,导纳值相应变化,电路单元将测量导纳值转换成物位信号输出,实现物位测量。



射频导纳物位开关与电容式技术最重要的区别在于测量量的多样化和防挂技术。



射频导纳物位开关测量量多样化在于不止是测量电容,而是测量电容、电阻和电感的综合量,使测量更全面、更准确。





产品特点

通用性强:可测量液位及料位,可满足不同温度、压力、介质的测量要求,最高测量温度可达800℃,最大压力可达5MPa,并可应用于腐蚀、冲击等恶劣场合。

防 挂 料:独特的电路设计和传感器结构,使其测量可以不受传感器挂料影响,无需定期清洁,避免误测量。

免 维 护:测量过程无可动部件,不存在机械部件损坏问题,无须维护。

抗 干 扰:接触式测量,抗干扰能力强,可克服蒸汽、泡沫及搅拌对测量的影响。

准确可靠:测量量多样化,使测量更加准确,测量不受环境变化影响,稳定性高,使用寿命长。





性能指标

供 电:220VAC±50VAC  50/60HZ(标准),110VAC±25VAC  50/60HZ(可选)

24VAC±5VAC(标准)

输  出:DPDT继电器(双刀双掷),4~20mA;

输出容量:220VAC  5A

环境温度:-40℃~70℃

介质温度:-100℃~800℃

分 辨 率:<0.5PF

重 复 性:<1mm (导电介质)

<10mm(绝缘介质)

响应时间:<0.5s

延  时:1~50s

高低位报警:现场可设置为HLFS(高位报警方式)或LLFS(低位报警方式)

火花防护(对传感器):内置火花防护电路

电气接口:M20*1.5

电 缆:分体式电子单元与传感器之间的专用连接电缆标准5m,最长50m

过程连接:NPT螺纹安装(标准)法兰安装(可选)

外壳防护:IP66

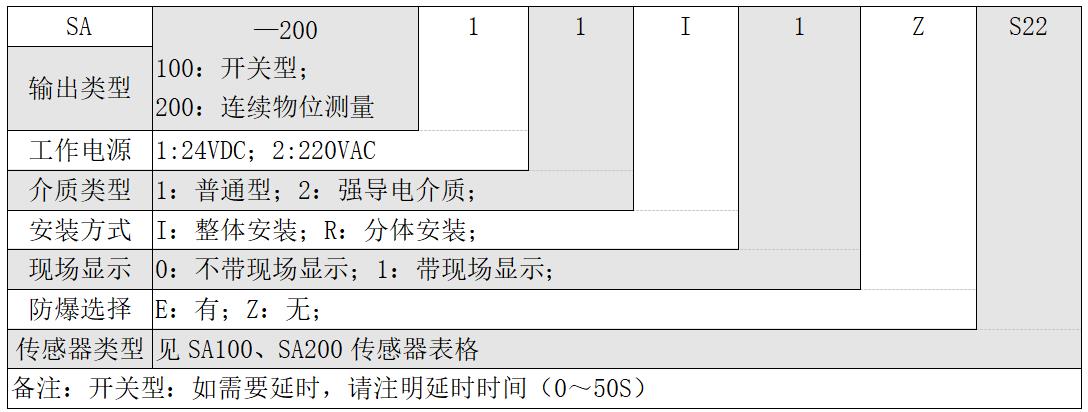

选型指南
