雷达液位变送器 联系与留言

产品概述

RG-HFRD系列是26G高频雷达物位测量仪表,输出4~20mA模拟信号,测量最大距离可达70m。天线被进一步处理,新型的快速微处理器可进行更高速率的信号分析处理,该仪表广泛应用于测量液体储罐、浆料储罐、固体颗粒,以及他产品无法测量的粉尘料储罐、煤仓、灰仓、反应釜等非常复杂的环境。





测量原理

超高频微波脉冲通过天线系统发射并接收,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法来确保在极短时间内达到稳定和精确测量。即使工况比较复杂的情况下,存在虚假回波,用最新的微处理技术和调试软件也可以准确的识别出物位的回波。





产品特点

1.非接触测量,无磨损,无污染

2.波长更短,在倾斜的固体表面上能得到有更好的反射

3.测量盲区更小,对于小罐体测量也能取得良好的效果

4.波束角小,能量集中,增强了回波能力的同时,又利于避开干扰物

5.几乎不受腐蚀、泡沫的影响

6.几乎不受大气中水蒸气、温度和压力变化的影响

7.严重粉尘环境下仪表也能准确读到真实回波

8.高音噪比,即使在波动的情况下也能获得更优的性能

9.26GHz是测量固体和低介电常数介质的最佳选择





性能指标

供    电:24V DC

输出方式:4~20mA两线制(可带Hart)

测量距离:最大70m

微波频率:26GHz

精    度:±10mm

材    质:聚四氟乙烯、304不锈钢、316不锈钢

电气接口:M20*1.5;NPT1/2";其他可选

防护等级:IP67

防爆等级:ExdⅡCT6Gb





安装要求

1、基本要求

天线发射微波脉冲时,都有一定的发射角。从天线下缘到被测介质表面之间,由发射的微波波束所辐射的区域内,不得有障碍物,因此安装时应尽可能避开罐内设施,如:人梯、限位开关、加热设备、支架等。
  安装仪表时还要注意:最高料位不得进入测量盲区;仪表距罐壁必须保持一定的距离(≥500mm);仪表的安装尽可能使天线的发射方向与被测介质表面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。本安型的外壳采用铝壳。本安型仪表可安装在有防爆要求的场合,仪表必须接大地。
  测量盲区:从测量的基准面到天线末端是雷达物位计的测量盲区。(见图示说明)

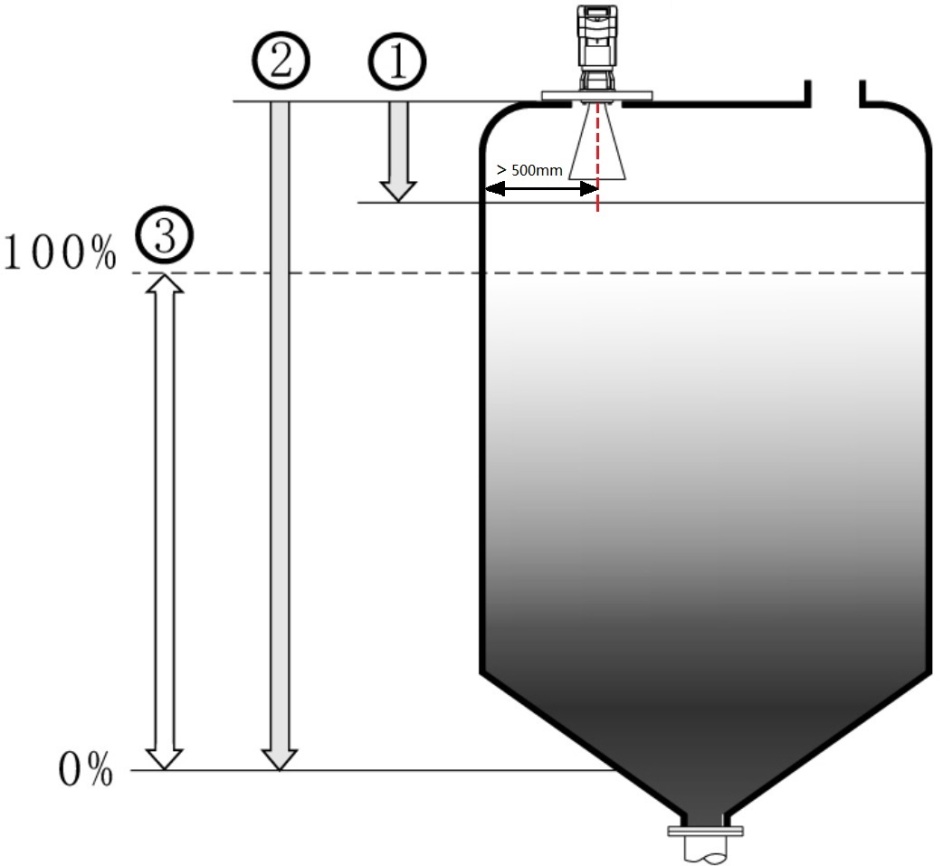

2、图示说明
  测量的基准面是螺纹或法兰的密封面。⑴盲区⑵空仓(最大测量距离)⑶最大量程
注:使用雷达物位计时,务必保证最高料位不能进入测量盲区。

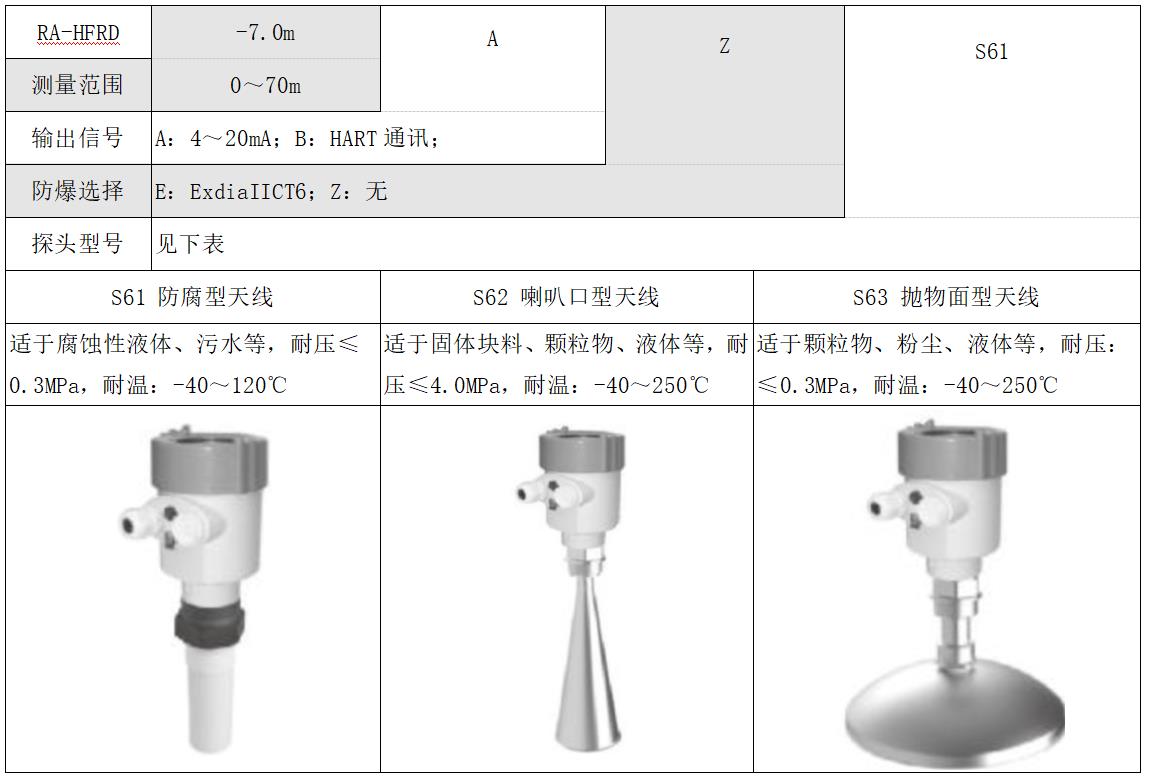

选型表格
