音叉式液位开关 联系与留言

产品描述

RA-YC型音叉式液位开关是一种新型的液位开关,音叉由晶体激励产生振动,当音叉被液料浸没时振动频率发生变化,这个频率变化由电子线路检测出来并输出一个开关量。
音叉式液位开关又被称作“电气浮子”凡使用浮球液位开关和由于结垢、搅动、湍流、气泡、振动等原因导致不能使用浮球液位开关的场合均可使用“音叉式液位开关”,由于音叉液位开关无活动部件,因此无须维护和调整,是浮球液位开关的升级换代产品,该产品广泛应用于石化、轻工、食品、水处理等行业,对液位进行上/下限位报警及控制。





技术参数

供  电:24VDC(标准); 220VAC(可选)

输出方式:SPDT继电器(单刀双掷)

环境温度:-20℃~70℃

过程温度:-40℃~150℃

过程压力:小于2MPa

介质密度:最低6g/cm3

延  时:1~50s(可选)

过程连接:1"NPT螺纹安装(标准);法兰安装(可选);BSPT(可选)

防  爆:Exd II CT4(可选)





工作原理

音叉式物位开关工作原理根据物料对振动中的音叉有无阻力,探知料位是否到达或超过某高度,并发出通断信号,这种原理不需要大幅度的机械运动,驱动功率小,不必校准,可快速低成本启动。机械结构简单,无机械运动部件,无维修、无磨损,运行寿命长,灵敏而可靠。



传感器的音叉由弹性良好的金属制成,材料一般使用不锈钢,如SS316.金属本身具有确定的固有频率,如外加交变力的频率与其固有频率一致,则叉体处于共振状态,由于周围空气对振动的阻力微波,金属内部的能量损耗又很少,所以只需微小的驱动功率就能维持较强的振动。



音叉式物位开关传感器为了给音叉提供交变的驱动力,利用放大电路对压电元件施加交变电场,靠逆压电效应,产生机械力作用在叉体上。用一组压电元件的正压电效应检测震动,它把振动力转变为微弱的交变电信号。再由电子放大器和移相电路,把减振元件的信号放大,经过移相,施加到驱动元件上去,构成闭环振荡器。





产品特点

适应性强:被测液体不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响。

不需调校:由于音叉限位开关的检测不受被测介质电参数及密度的影响,所以无论测量何种液体都不需现场调校。

免于维护:由于音叉限位开关的检测过程由电子电路完成,无活动部件,所以一经安装投运使用便不需要维护。

典型应用:自来水、矿泉水/纸浆、胶水、染料/废水、泥浆、酸碱溶液/可产生气体的液体啤酒、啤酒发酵剂、饮料/柴油等危险场所/ 流动性好的固体粉料





性能指标

供   电:24VDC(标准)/220VAC(可选)

输出方式:SPDT继电器(单刀双掷)

输出容量:220VAC 5A/24VDC  3A

环境温度:-20℃~70℃

介质温度:-40℃~150℃

工作压力:小于2MPa

介质密度:最低6g/cm3

叉体材质:316不锈钢

动 作 点:垂直插入水中25mm处

相应时间:<0.5s

延    时:1~50s(可选)

电气接口:G1/2”

过程连接:1”NPT螺纹安装(标准,可选BSPT);法兰安装(可选)

外壳防护:IP65

防 爆:Exd II CT4

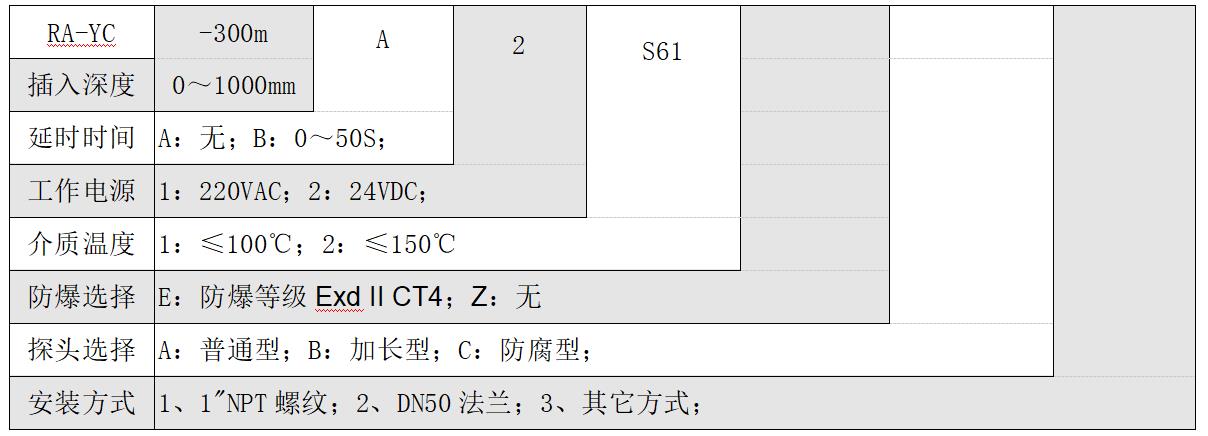

选型指南

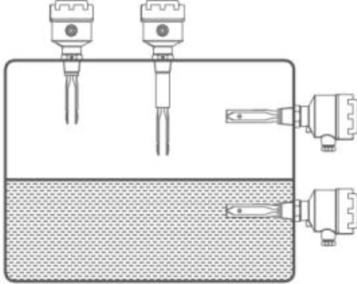

安装说明

音叉式物位开关通常采用侧面安装,固定在仓体侧壁,对料位高度进行上下限位置的检测,当仓体不便侧面开孔时可采用顶部方式安装,位置应选择能避免进料时物料冲击的位置,亦可安装在管道上,控制泵的无料运行;

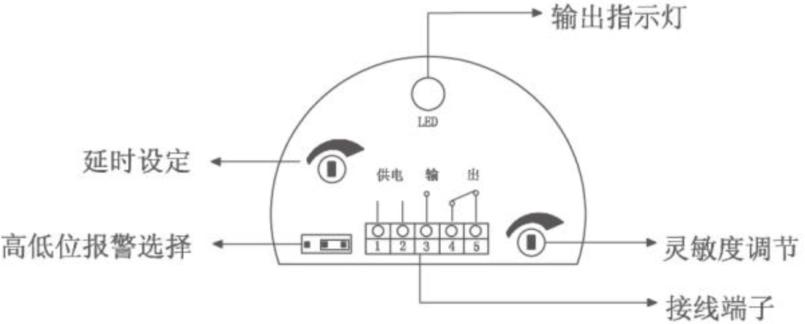

接线图
