产品概述

电磁流量计的传感器和转换器安装在一起的一体型结构,用于测量电导率大于10μS /cm的液体的体积流量。

转换器部分向传感器部分的线圈提供稳定的脉动直流励磁电流。传感器产生的流量信号经转换器放大、整流、抗干扰等处理后,输出与流量成良好线性关系的直流电流(4~20mA或0~10mA),可与流量积算仪、PLC系统、DCS系统等配套,实现对流量的瞬时显示、记录、积算、调节等功能。





测量原理

测量原理是基于法拉第电磁感应定律。即:导电液体在磁场中作切割磁力线运动时,导体中产生感应电压,其感应电压为:

U=DBvD

K=仪表常数

B=磁感应强度

v=测量管截面内的平均流速

D=测量管的内直径

测量流量时,流体流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速(亦即体积流量)成正比的电压,因此要求被测的流动液体具有最低限度的电导率。其感应电压信号通过二个与液体直接接触的电极检出,并通过电缆传送至放大器,然后转换成统一输出信号。这种测量方式具有如下优点:

1. 测量管内无突出件,因此无附加压力损失。

2. 只有管道衬里和电极与被测液体接触,因此,只要合理选择电极及衬里材料,即可达到耐腐蚀、耐磨损的要求。

3. 传感器信号是一个与平均流速成精确线性关系的电压。

4. 测量结果与流速分布及液体的压力、温度、密度、粘度、电导率(不小于最低电导率)等物理参数无关,所以测量精度高,工作可靠。





技术数据

1.  电气参数

 电导率      ≥5μS /cm

 测量范围    0.3~11m /s(固定标定)

 信号输出    4~20mA DC

 0~10mA DC

 时间常数    3.5s(固定设置)

 负  载      ≤500Ω(4~20mADC)

 电源电压    标准  220VAC(+10% /-15%)

 特殊 240,117,110VAC(+10% /-15%)

 频率        48~63Hz

 功耗        ≤20VA

2. 测量精度  ±0.3%FS、±0.5%FS、±1.0%FS





衬里材料使用范围





电极材料使用范围





选型表格





如何正确选型

1.选型需提供以下参数:

(1)被测介质名称及其所含的化学成分

(2)工艺参数:最大工作压力,最高及最低介质温度、最大流量、常用流量、最小流量

(3)工艺管道:管道材质、口径、走向(水平、垂直)

(4)转换器:一体型、分体型、供电方式、输出类型、防爆要求

(5)传感器: 接液材质、连接方式(需提供详细标准号)

(6)准确度等级

(7)位号

(8)环境温度

(9)附件(配对法兰、紧固件、法兰密封垫、接地环、分体电缆等)

2.选型注意事项:

(1)如工艺管线中不可避免的有负压现象,要与厂家协商选购耐负压结构的仪表

(2)被测介质必须为导电液体,且流体电导率≥5μS/cm

(3)最大工作压力必须小于流量计的额定工作压力

(4)接液材质要求耐腐蚀

(5)介质工作温度要符合流量计规定的温度要求

(6)最大、最小流量要与口径匹配,通常测洁净类流体时,管道流速在0.5~5m/s之间较为合适,测量易结晶的流体时,应适当提高流速,常用流速≥2m/s以起到自清扫,防止粘附沉淀等作用,测量矿浆等强磨损性介质时,常用流速应低于3m/s,以降低对衬里及电极的磨损。





安装位置要求以及示意图





接地

仪表必须接至一个独立的接地点,其它电气设备不允许连接到同一接地线上。接地电阻应小于10Ω。

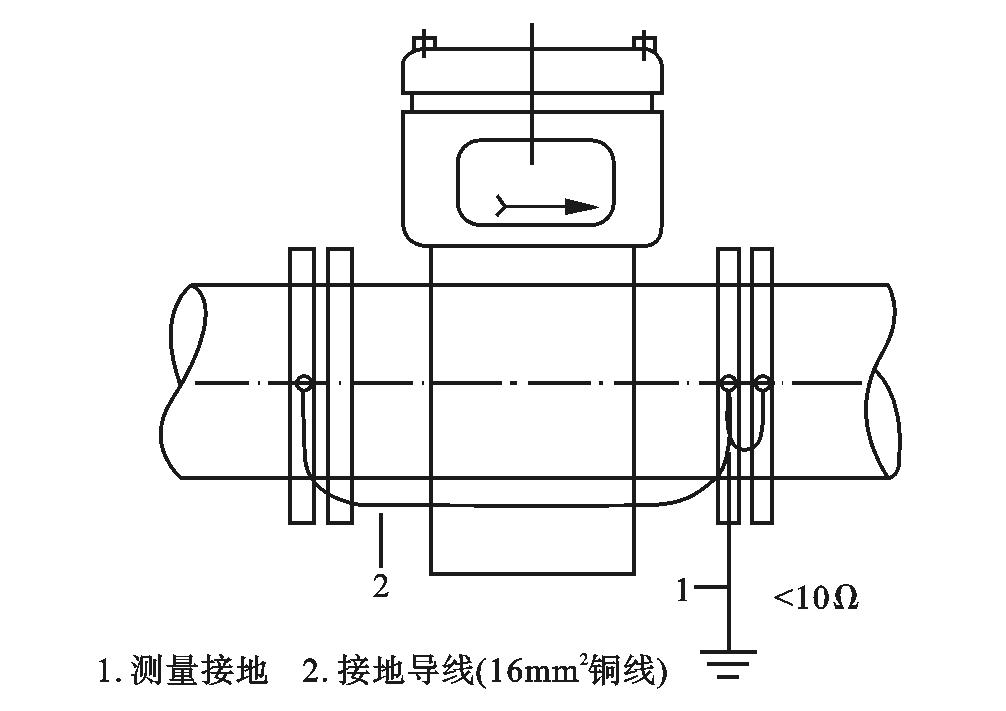

1. 仪表安装在内部无漆或没有衬里的金属管道上时,可将接地导线接到两个管道法兰上,因而形成管道与液体的可靠接触。

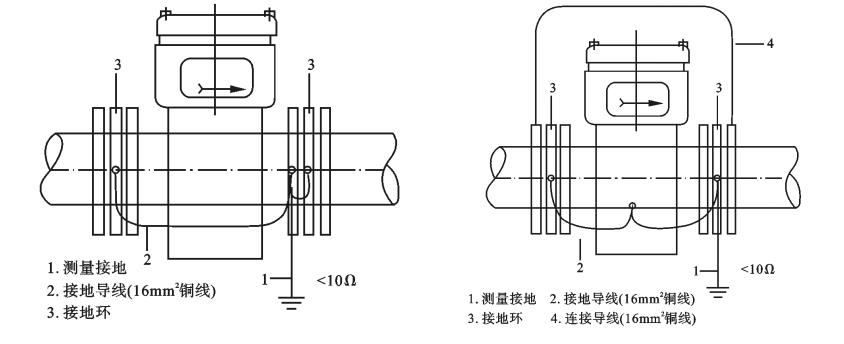

2. 仪表安装在塑料管道或内壁绝缘的管道上时,在传感器的出口和入口要安装接地环,使测量接地与液体接通。

3. 仪表安装在阴极保护管道上带有电蚀保护的管道通常里外绝缘,以使液体对地无导电性接地



安装时必须注意以下几点:

1. 传感器的两端面要装配合适的接地环,它是依靠密封件与管道法兰的传感器法兰绝缘的。

2. 接地环必须有和截面积为16mm2铜线连接到传感器和测量接地线上。

4. 与仪表连接的两管道法兰必须用一根截面积为16mm2铜导线连接起来。

5. 采用绝缘材料的轴套和垫圈,使法兰连接螺栓与法兰绝缘。
