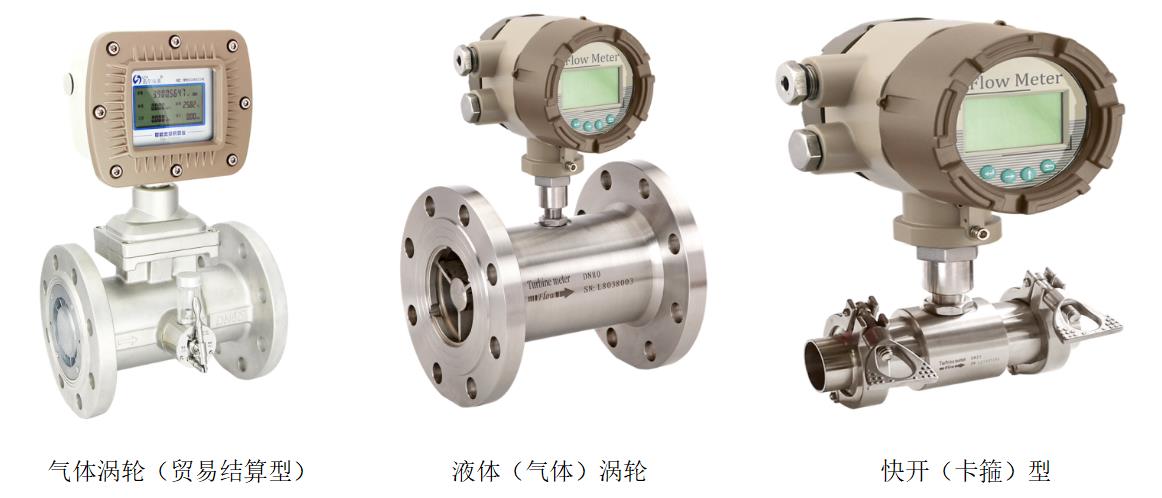

产品概述

涡轮流量计是叶轮式流量(流速)计的主要品种,主要由传感器和转换显示仪组成,传感器采用多叶片的转子感受流体的平均流速,从而推导出流量或总量。涡轮流量计广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用,若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。





工作原理

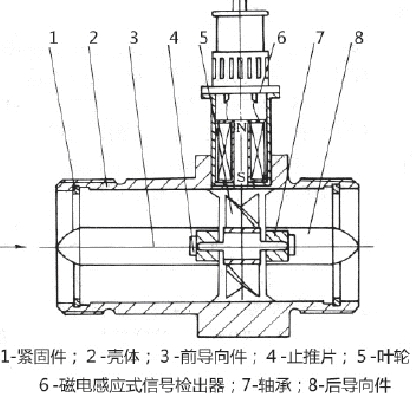

右图所示为涡轮流量传感器结构简图,由图可见,当被测流体流过传感器时,在流体作用下,叶轮受力旋转,其转速与管道平均流速成正比,叶轮的转动改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化,产生周期性的感应电势,即电脉冲信号,经放大器放大后,送至显示仪表显示。





性能特点

高精度,一般可达±1%、±5%,高精度型可达±0.2%;

重复性好,短期重复性可达05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;

可获得很高的频率信号(3~4kHz),信号分辨力强;

范围度宽,中大口径可达1:20,小口径为1:10;

结构紧凑轻巧,安装维护方便,流通能力大;

介质温度:-20℃~120℃;





技术参数





选型表格





产品外型图





订货须知

用户在定购涡轮流量传感器时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。当有防爆要求时必须选防爆型传感器,并严格注意防爆等级。
