产品概述

智能靶式流量计是在传统隔离膜片式靶式流量计基础上,将新型应变传感器应用到靶式流量计上,同时采用最新数字技术和微电子技术,将检测到的传感信号处理成与流量成正比的4-20mA信号输出,并通过双行大液晶同时显示瞬间流量和累积流量,使传统的靶式流量计无论在结构上和性能上都有显著提高。

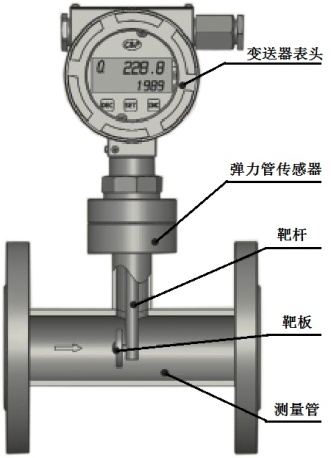

结构原理

当介质在测量管流量时,流动介质冲击在靶板上,使靶板受到一个冲击力F,靶的受力经靶杆传递给弹力管传感器,F的大小与速度V,介质密度ρ和靶板受力面积A之间有如下关系:

F=CAρ

式中:

F:靶板上受的力          C:阻力系数

A:靶板受力面积          ρ:介质密度

V²/2g:特征流速        其中V:介质流速

可见,在靶板一定的情况下,对于特定的介质流速与靶板所受到的力的平方根成正比。即:V∝。因此在测量管一定的情况下;介质流量Q∝,另外弹力管传感器所受到的靶力又正比于其电信号输出,再通过前置放大器将信号放大,经过A/D转换器,微处理器,D/A转换器,最终将靶力F转换成与介质流量成正比的4-20mA信号输出。

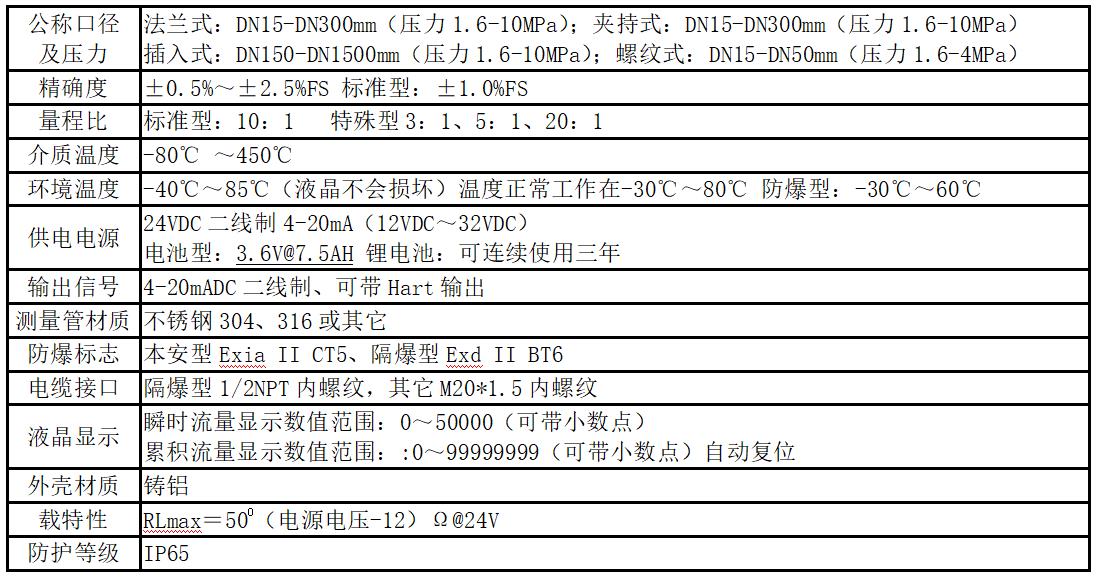

技术参数





选型指南

说明:

在选择高温型流量计时,需注明被测介质的最高工况温度;

对带有温度和压力补偿的流量计,应说明需补偿的工况温度及工况压力范围;

选择高精度仪表时要特别注意量程比,介质最小流量是否在测量范围内;

选择水平型安装,正常情况为左进右出,若需要右进左出请注明;

选择垂直型安装,正常情况为下进上出,若需要上进下出需注明;

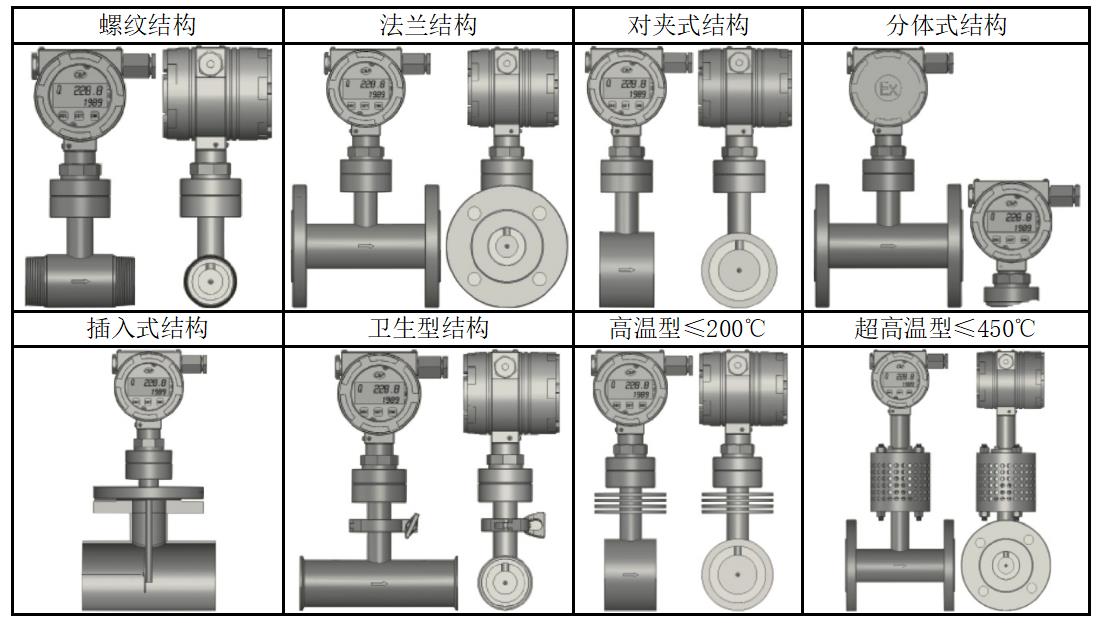

结构形式





标准水流量测量范围表

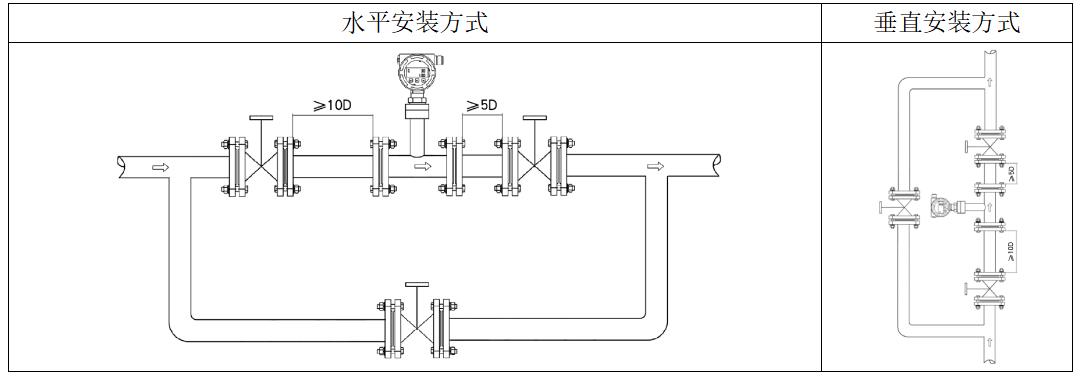

流量计的安装要求

1. 常温型流量计的安装
流量计一般采用水平安装,显示部分位于管道上方。

为保证流量计准确计量,要求设置前后直管段。





为保证流量计在维护及更换时不影响系统工作,应尽量设置旁通,前直管段长度≥10D,后直管段长度≥5D,D为管道公称直径。

2. 高温型流量计的安装

介质温度≤200℃的高温流量计与常温型流量计安装方式相同;

介质温度>200℃的流量计,采用倒置式安装或置式安装。
