产品概述

RP5系列智能金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量仪表，它具有体积小，检测范围大、使用方便等特点，可用于测量液体、气体以及蒸汽的流量，特别适用于低流速，小流量，高温，高压，强腐蚀介质的流量测量。

仪表结构及工作原理

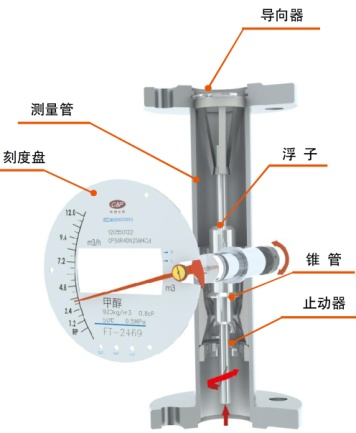

结构

本系列金属管浮子流量计执行中国JB/T 6844-1993国家标准，出厂检定，符合JJG257-2007检定规程。产品主要由两大部分组成：测量管和指示器。测量管包括锥管或孔板，导向器，止动器，浮子等部件，指示器包括磁随动系统、指针、刻度盘、线路板（远传）等组件。

工作原理

被测介质自下而上流经测量管时，在浮子上下端产生差压形成上升力，当浮子所受上升力大于浸在流体中浮子重量，浮子上升，环隙面积随之增大。环隙处流体流速迅速下降，浮子上下端差压降低，作用于浮子上升力随着减小，直到上升力与浸在流体中浮子重量平衡时，浮子便稳定在某一位置，浮子位置的高低即对应着被测介质流量的大小。

浮子内置磁钢，在浮子随介质上下移动时， 磁场随浮子的移动而变化。指示器中的随动磁钢与浮子内磁钢耦合，带动指针及传感磁钢转动，通过磁传感器转化成电信号，经电路处理后显示出瞬时流量及累积流量，并通过刻度盘指示出就地瞬时流量。

结构分类

安装分类

技术参数

.

显示表头形式

选型表格

选型举例：RP50R4050ZM5CLNIHN

选型说明：下进上出型，304材质，DN50口径，带阻尼器,M5指示器，二线制供电，带液晶显示，本安型，Hart通讯协议

接液材质性能

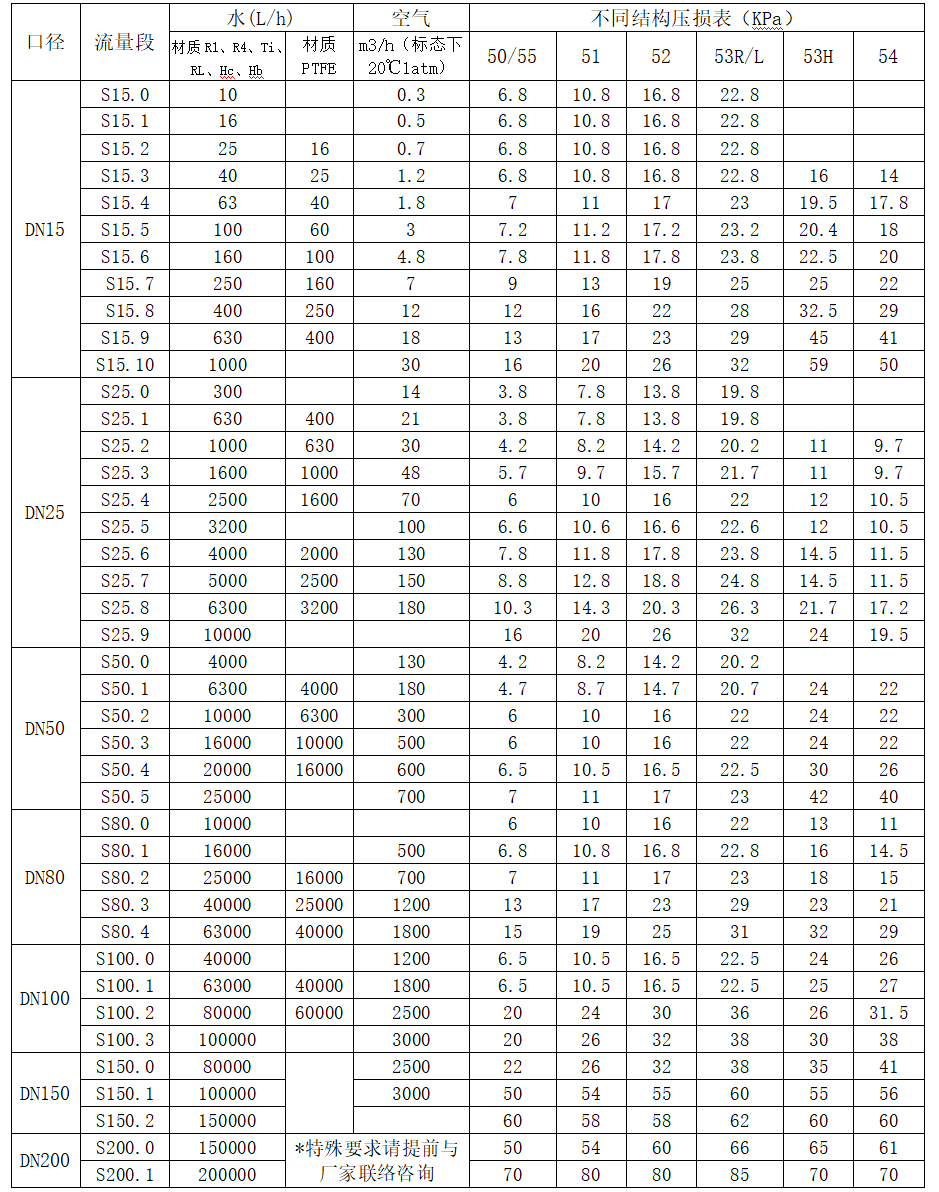

流量表格

备注：

1、该产品不适宜密度变化大的介质；2、不适宜测量脉动介质流量；3、最适宜下进上出垂直安装。
