产品概述

椭圆齿轮流量计系直读累积式仪表,是计量流经管道内液体流量总和的容积式流量计。可广泛用于石油、化工、医药卫生等部门的流量测量。





工作原理

在仪表测量室进出口两端液体压差的作用下,一对椭圆齿轮在轴上不停地转动并排出液体,测出椭圆齿轮的转数即可知道流经仪表液体的总值。





仪表特点

测量精度高、流量范围宽、重复性好;

螺旋转子转动均匀、震动小、寿命长;

对被测液体的粘度变化不敏感,尤其适合于粘度较高液体的测量;

结构简单、外形尺寸小、重量轻;

安装容易,仪表前后不需要安装直管段。





工作原理示意图





技术参数

精度等级:0.5级、0.2级(一般在-10℃~+60℃);

适用介质温度:-20℃~+80℃,在加散热器情况下可达200℃;

防爆等级:ExiaIICT6、ExdIICT6;

防护等级:IP66;

输出类型:现场指针显示、脉冲输出、4~20mA输出;

工作电源:24VDC;

测量范围:见表1、2;

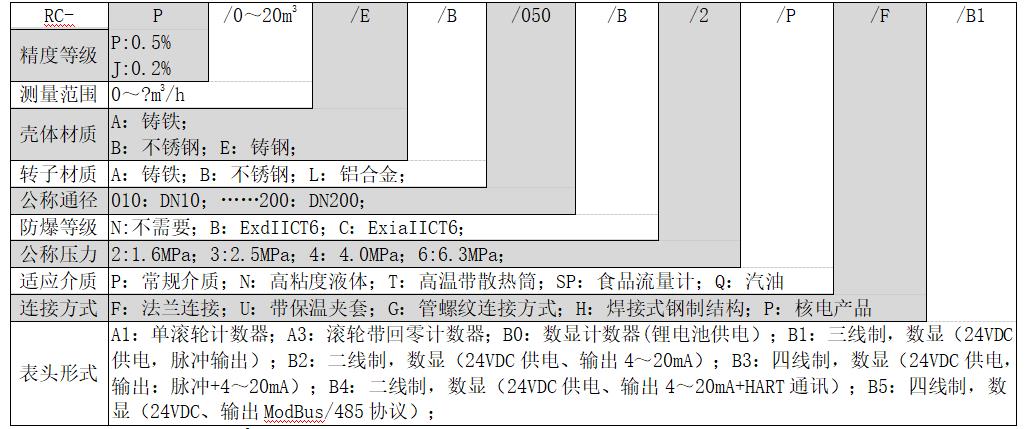

选型说明

选型举例:RC-P/0~20m3h/0/B/B/050/B/2/P/F/B2;

产品说明:口径DN50,公称压力1.6MPa,精度0.5%,测量范围:0~20m3/h,普通油品,法兰连接,壳体/转子材质:304不锈钢,24VDC供电,4~20mA输出(二线制),产品防爆等级:ExiaIICT6;
