工作原理

RD 型液体密度计使用振动式原理测量密度，此振动元件类似于两齿的音叉，叉体因位于齿根的一个压电晶体而产生振动，振动的频率通过另一个压电晶体检测出来，通过移相和放大电路，叉体被稳定在自然谐振频率上，通过监视共振频率，根据频率与密度的关系计算出准确的密度值。

振动频率与密度的关系为：ρ =K 0+ K1 T+K 2T²

                                         ρ：液体密度

                                         T：传感器输出的振动周期

                                         K0,K1,K2 - 传感器的常数，在出厂时标定；

参数表格

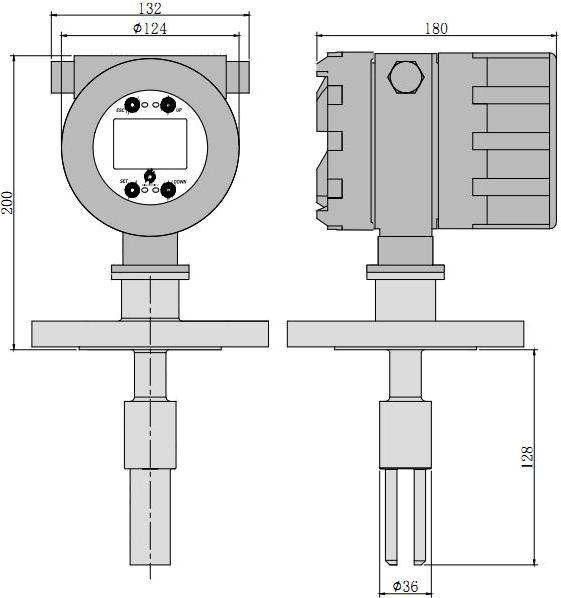

外型尺寸

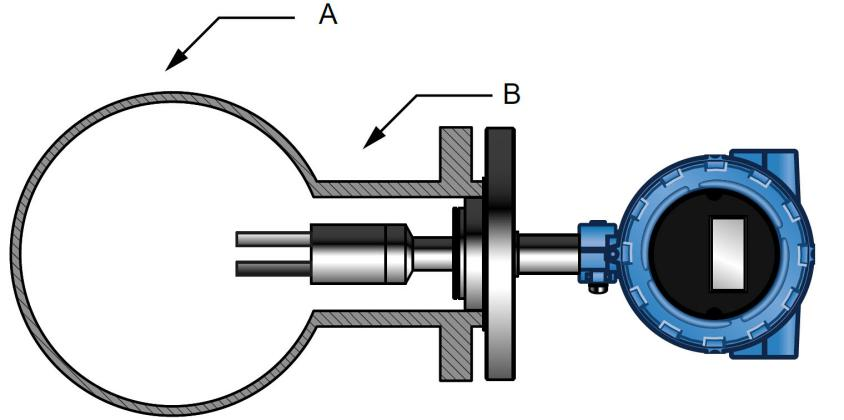

安装配管和方式示意图

为了保证密度计能够测量准确和显示稳定，被测介质流速不得大于1 m/s，且安装密度计的管路直径需大于等于159mm, 安装密度计的位置尽量远离泵，距离最好大于5m ; 当流速大于1 m/s 时，采用扩径安装，流速每增加1m, 安装密度计的管路直径扩大1.5 倍，或者通过旁路控制流体流速，仪表前需有≥ 600mm 的直管段，仪表后需有≥ 300mm 的直管段，保证流体在流过叉体时处于层流状态，无论管道水平或者垂直时，都必须始终水平安装仪表并使流体在间叉之间的空隙中流动。

A、安装管道≥159mm；B、仪表叉齿完全插入流体70mm；

选型表格

选型举例：RD-BAMDAF/0～1.5g/cc-L=125

选型说明：精度等级：0.1%，输出信号4～20mA，介质温度≤80℃，现场带液晶显示，接液材质316不锈钢，安装方式法兰结构，测量范围0～1.5g/cc，杆长125mm；
